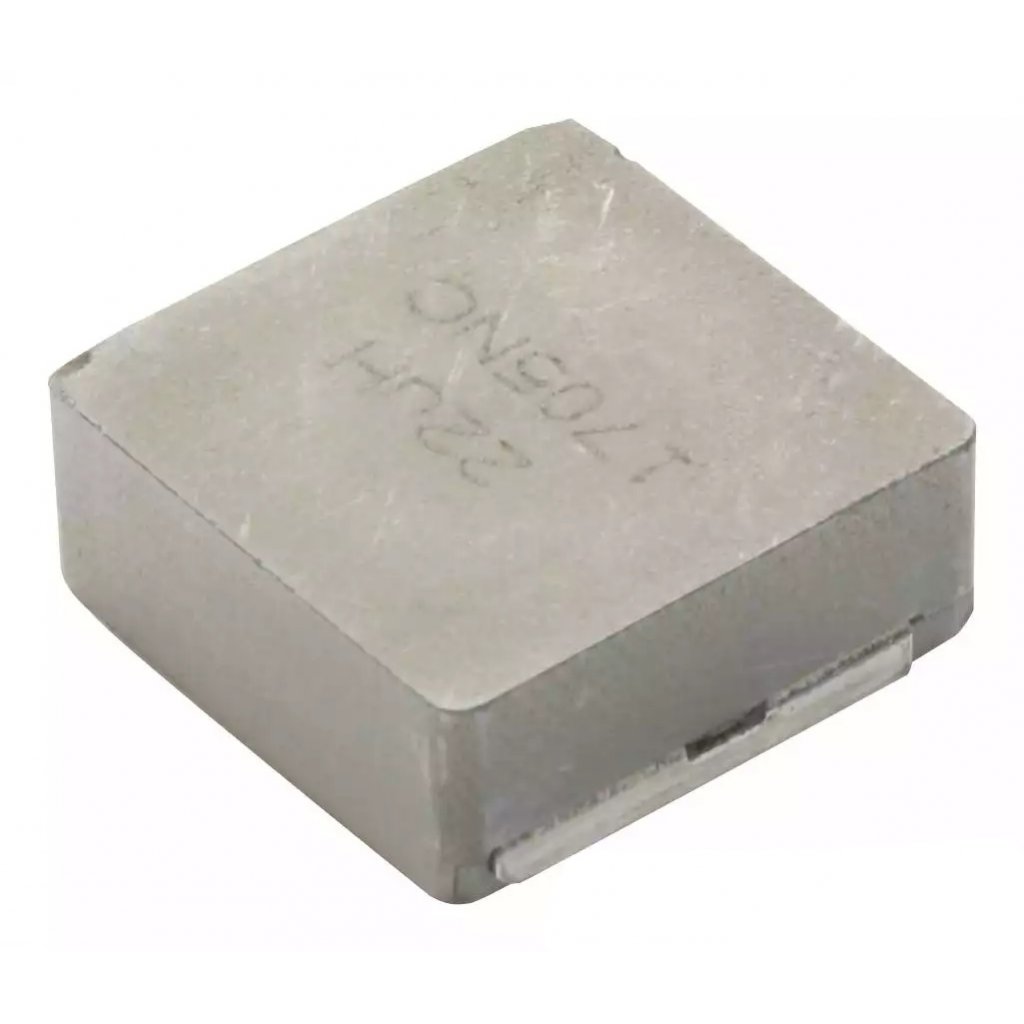

Дроссель Vishay IHLP6767GZER100M01 — это экранированная силовая индуктивность для поверхностного монтажа с номинальной индуктивностью 10 мкГн и допуском ±20%, выполненная в корпусе серии IHLP-6767GZ-01. Компонент рассчитан на работу в цепях питания с постоянным током и предназначен для сглаживания пульсаций и накопления энергии в преобразователях напряжения, где требуется высокая нагрузочная способность по току при ограниченной высоте установки.
Корпус построен по композитной технологии: магнитный сердечник и обмотка спрессованы в единый блок без зазоров и воздушных полостей, а экранирование ограничивает рассеяние магнитного поля за пределы корпуса. Такая конструкция снижает уровень электромагнитных помех вблизи дросселя и позволяет размещать соседние компоненты плотнее, чем при использовании неэкранированных индуктивностей. Габариты корпуса — 17.15 х 17.15 х 7.00 мм (не более), что соответствует высоте профиля около 7 мм.
Электрические параметры измерены на частоте 100 кГц при напряжении возбуждения 0.25 В и нулевом токе подмагничивания, референсная температура измерений — 25°C. Сопротивление обмотки постоянному току (DCR) типовое — 11.6 мОм, максимальное — 12.0 мОм, что определяет омические потери на постоянном токе нагрузки. Ток насыщения, при котором индуктивность заметно снижается из-за насыщения сердечника, составляет 25 А, а ток нагрева, при котором температура компонента поднимается на заданную производителем величину, — 16.5 А. Номинальное рабочее напряжение на дросселе — 75 В, диапазон рабочих частот — до 2.0 МГц.
Рабочий диапазон температур — от -55°C до +125°C, при этом при наихудших условиях эксплуатации температура самой детали не должна превышать 125°C. Выводы дросселя выполнены по технологии Pb-free с покрытием e3, что обеспечивает совместимость с бессвинцовым монтажом.
Основные характеристики
- Индуктивность: 10 мкГн ±20%
- Сопротивление обмотки (DCR), тип./макс.: 11.6 / 12.0 мОм
- Ток насыщения (Isat): 25 А
- Ток нагрева (Irms): 16.5 А
- Номинальное рабочее напряжение: 75 В
- Диапазон рабочих частот: до 2.0 МГц
- Рабочая температура: -55…+125°C
- Корпус/типоразмер: IHLP-6767GZ-01
- Габариты: 17.15 х 17.15 х 7.00 мм (макс.)
- Конструкция: композитная, экранированная
- Тип монтажа: SMD
- Выводы: Pb-free, e3
Где применяется
- Импульсные источники питания: накопление энергии и сглаживание пульсаций тока в DC-DC преобразователях
- Точечные регуляторы питания (POL): работа на высоких токах нагрузки при ограниченной высоте установки на плате
- Промышленная и телекоммуникационная электроника: применение там, где важно ограничить электромагнитные помехи от силовых цепей
- Автомобильная электроника: работа в расширенном диапазоне температур с сохранением стабильности индуктивности
