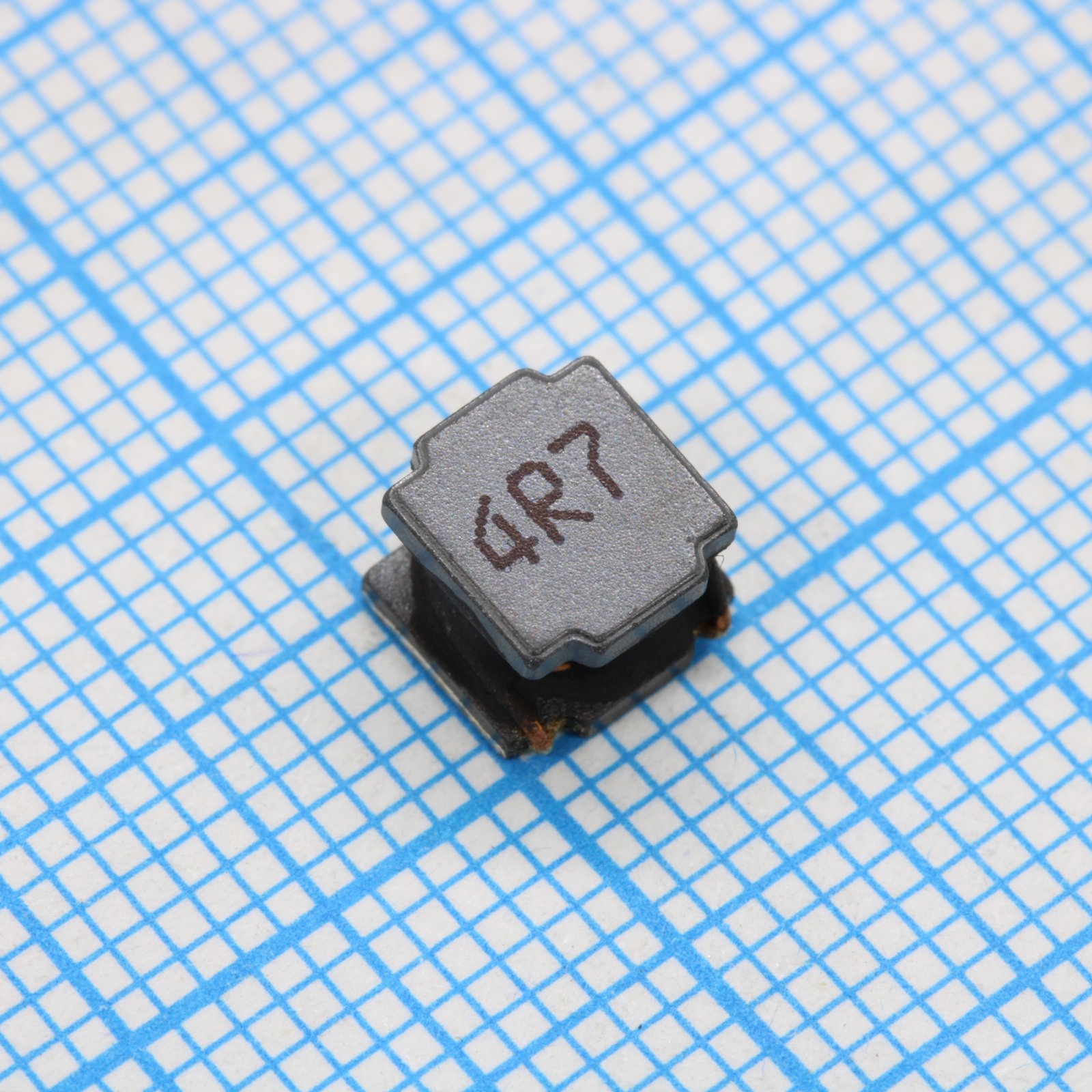

Дроссель Sunlord SWPA6045S4R7MT — силовой индуктивный элемент в корпусе 6×6×4.5 мм для поверхностного монтажа с номинальной индуктивностью 4.7 мкГн и допуском ±20%. Компонент предназначен для использования в высокочастотных импульсных преобразователях, фильтрах питания и прочих приложениях, где требуется накопление и управление магнитной энергией. Ферритовый экранированный сердечник обеспечивает минимизацию излучаемых электромагнитных помех в окружающее пространство и уменьшение влияния внешних полей на работу схемы.
Номинальный ток составляет 3.3 А, ток насыщения (Isat) — 5.5 А, что обеспечивает запас по мощности для работы в импульсных режимах с кратковременными пиками тока. Максимальное сопротивление постоянному току (DCR) составляет 34 мОм, что критично для минимизации потерь энергии и нагрева компонента при протекании номинального тока. Сопротивление плавного насыщения и сопротивление постоянному току определяют эффективность дросселя: низкое DCR обеспечивает минимальные потери и стабильность характеристик при температурных изменениях.
Собственная резонансная частота составляет минимум 22 МГц и типично 24 МГц, что обеспечивает работу дросселя на стандартных промышленных частотах без резонансных явлений. Измерение индуктивности проводится на частоте 100 кГц, что соответствует условиям эксплуатации импульсных преобразователей. Диапазон рабочих температур от −40 °C до +125 °C ограничивает применение умеренными и повышенными условиями без использования специальных охлаждающих устройств. Размер 6.0 × 6.0 × 4.5 мм и крепление на печатной плате обеспечивают компактное размещение в высокоплотных конструкциях.
Основные характеристики
Экранированный силовой дроссель с индуктивностью 4.7 мкГн и номинальным током 3.3 А, предназначенный для импульсных преобразователей и фильтров. Ток насыщения 5.5 А и низкое DCR 34 мОм максимум обеспечивают надёжность и минимум потерь в высокочастотных приложениях.
Где применяется
- Импульсные стабилизаторы и понижающие преобразователи: используется в качестве накопительного элемента энергии в импульсных источниках питания с переключением на высоких частотах
- Фильтры входного и выходного напряжения: применяется в LC-фильтрах для подавления высокочастотных помех и пульсаций напряжения в цепях питания
- Схемы ограничения тока и защиты: используется в цепях активной защиты и управления переходными процессами в устройствах с мощной нагрузкой
- Промышленная электроника и телекоммуникационное оборудование: применяется в различных устройствах, требующих компактного исполнения и надёжной работы при экстремальных условиях
