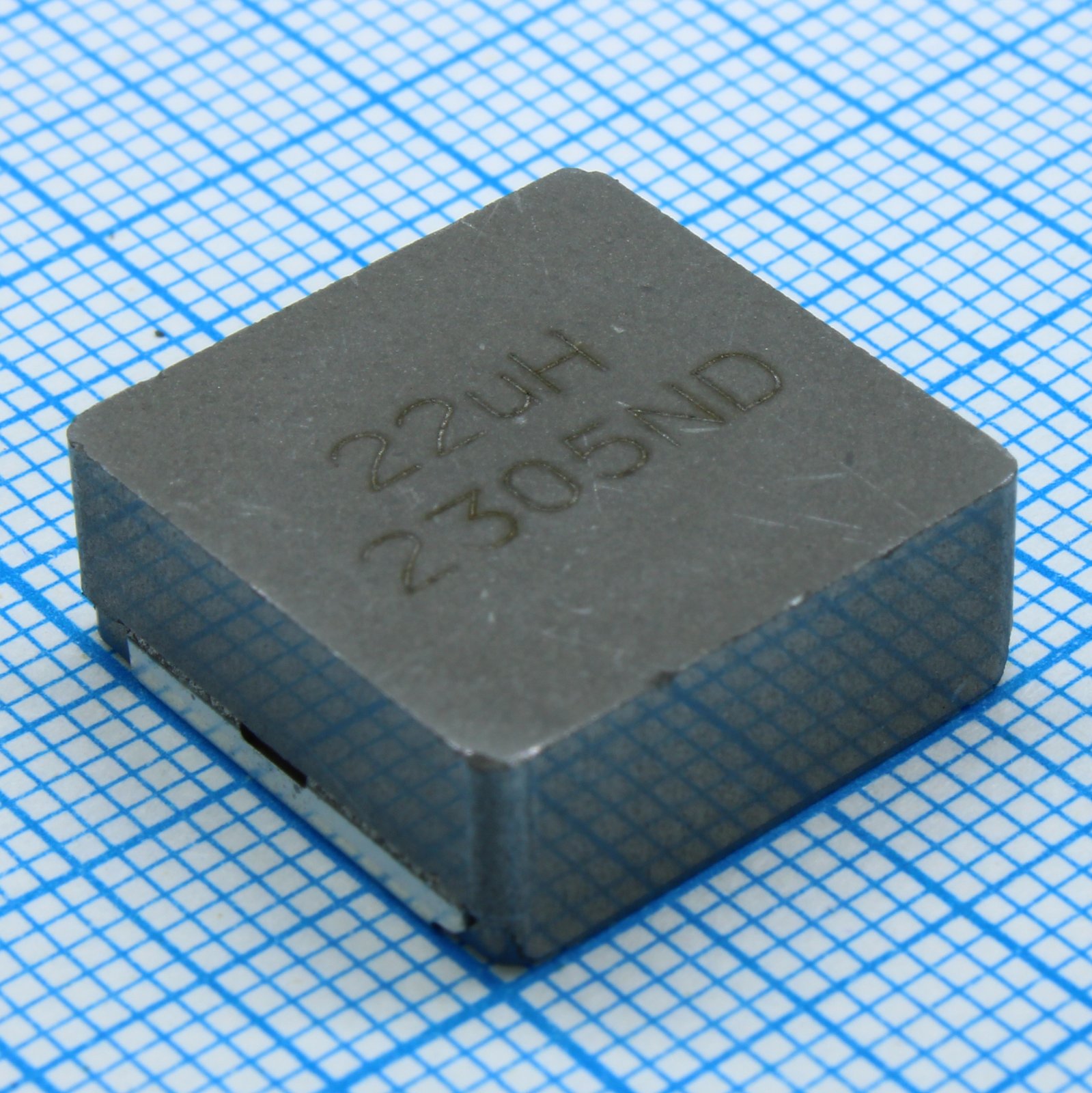

Дроссель Vishay IHLP6767GZ IHLP6767GZER220M11 — силовая проволочная индуктивность на порошковом железном (композитном) сердечнике номиналом 22 мкГн, предназначенная для входных и выходных LC-фильтров импульсных преобразователей и силовых DC-DC цепей. Обмотка выполнена плоским проводом и залита в монолитный корпус для поверхностного монтажа, за счёт чего снижается разброс параметров между экземплярами и компонент устанавливается автоматическим оборудованием так же, как обычные SMD-детали.
Исполнение GZ серии IHLP-6767 занимает корпус 17.15×17.15 мм при высоте 7 мм — один из крупных типоразмеров линейки IHLP, который применяют, когда нужно совместить компактность поверхностного монтажа с током насыщения около 9.5 А и допустимым по нагреву током до 12 А при повышении температуры примерно на 40°C. Экранированная конструкция ограничивает поле рассеяния вокруг сердечника, поэтому дроссель можно располагать рядом с соседними катушками и сигнальными дорожками без ощутимой взаимной наводки.
Индуктивность 22 мкГн измеряется на частоте 100 кГц при напряжении 0.25 В и токе подмагничивания 0 А, допуск на номинал — ±20%. Сопротивление обмотки по постоянному току составляет 20 мОм типовое и 21 мОм максимальное, что при токе нагрузки 12 А даёт предсказуемые потери на меди и позволяет заранее оценить тепловой режим платы. Собственная резонансная частота — около 4.3 МГц типовая, этого запаса достаточно для большинства импульсных схем, работающих на частотах от 100 до 500 кГц.
Рабочий диапазон температур — от -55°C до +125°C, при этом максимальная температура самого компонента (сумма температуры окружающей среды и собственного нагрева) также ограничена +125°C. Номинальное напряжение — 50 В. Выводы шириной 2.108 мм ±0.254 мм рассчитаны на посадочное место с типовым расстоянием между контактными площадками 18.16 мм, поэтому при разводке платы стоит сверяться именно с этим размером, а не только с габаритами корпуса.
Основные характеристики
- Индуктивность: 22 мкГн ±20% (100 кГц, 0.25 В, 0 А)
- Ток нагрева: 12 А (нагрев ≈40°C)
- Ток насыщения: 9.5 А (падение индуктивности ≈20%)
- Сопротивление по постоянному току: 20 мОм тип., 21 мОм макс.
- Корпус: SMD 17.15×17.15×7 мм, серия IHLP-6767GZ-11
- Материал сердечника: порошковое железо (композит), экранированный
- Номинальное напряжение: 50 В
- Собственная резонансная частота: 4.3 МГц тип.
- Диапазон рабочих температур: от -55°C до +125°C
- Ширина вывода: 2.108 мм ±0.254 мм
Где применяется
- Импульсные источники питания: сглаживающий и накопительный дроссель в цепях DC-DC преобразователей средней и повышенной мощности
- Входные и выходные фильтры: подавление пульсаций тока при токах нагрузки до 12 А
- Плотный монтаж: экранированное исполнение позволяет размещать компонент вблизи других индуктивностей без взаимных наводок
- Промышленная и телекоммуникационная электроника: широкий диапазон рабочих температур допускает установку в модули с расширенными требованиями по нагреву
