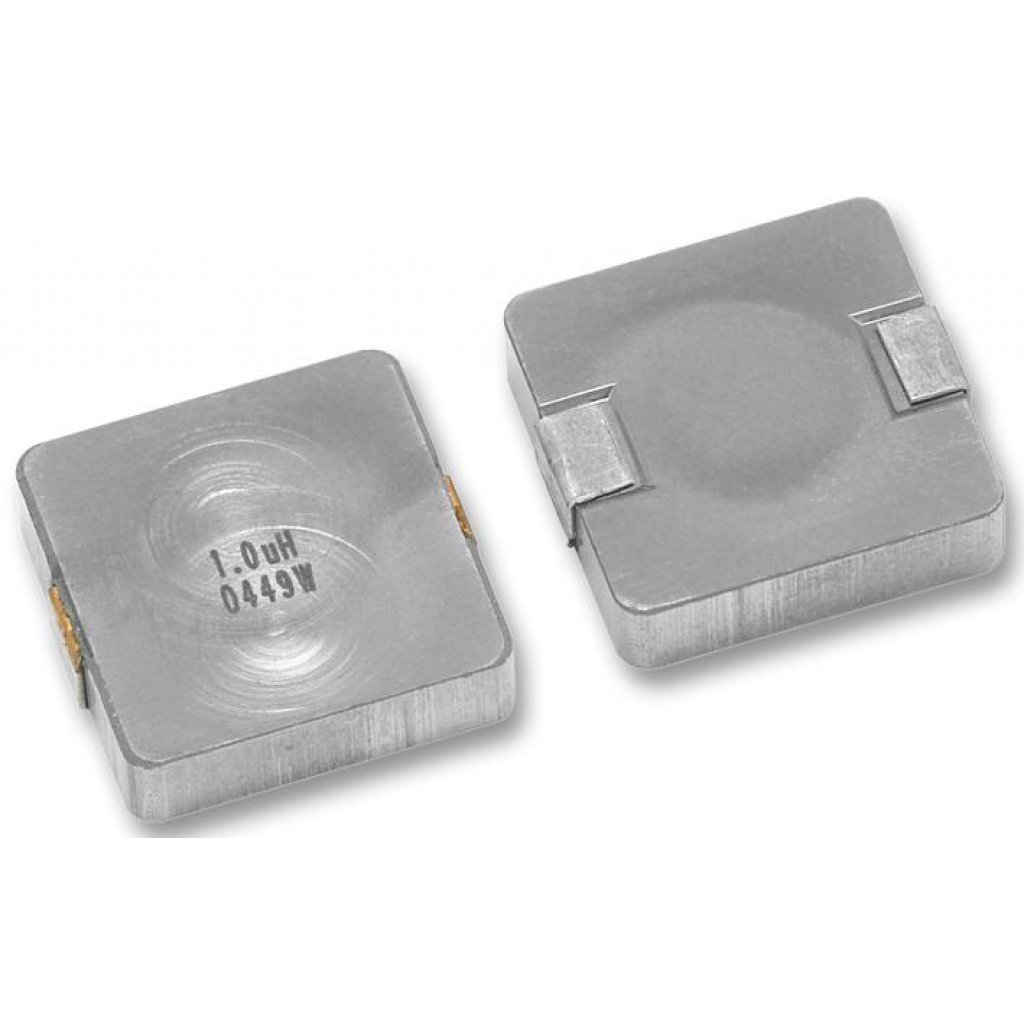

Дроссель Vishay IHLP5050FDER4R7M01 — экранированная катушка индуктивности для поверхностного монтажа из серии IHLP-5050FD-01, рассчитанная на силовые цепи с индуктивностью 4,7 мкГн. Компонент применяется в звеньях накопления и фильтрации энергии импульсных преобразователей напряжения, где через дроссель проходит значительный постоянный ток.
Номинальный ток дросселя составляет 13,5 А, а ток насыщения — 32 А: индуктивность не проваливается резко при кратковременных перегрузках, что типично для конструкции IHLP с распределённым воздушным зазором. Сопротивление обмотки постоянному току невелико — типовое значение 8,0 мОм, максимальное 8,7 мОм, за счёт этого потери на нагрев обмотки при рабочих токах остаются небольшими. Допуск по индуктивности — ±20%.
Дроссель рассчитан на номинальное напряжение 75 В и диапазон рабочих частот до 5,0 МГц, это соответствует частотам преобразования большинства современных DC-DC схем. Корпус экранированный, размерами 12,9×13,2×6,4 мм (типоразмер 5050); экранирование ограничивает поле рассеяния и снижает наводки на соседние цепи и дорожки платы, что важно при плотном размещении компонентов.
Диапазон рабочих температур — от -55 до +125 °C, это позволяет использовать дроссель в силовой электронике с повышенным тепловым режимом. Компонент выполнен для поверхностного монтажа и поставляется в ленте на катушке, что упрощает установку на автоматизированных линиях.
Основные характеристики
- Индуктивность: 4,7 мкГн, допуск ±20%
- Номинальный ток: 13,5 А
- Ток насыщения: 32 А
- Сопротивление обмотки (DCR): 8,0 мОм тип., 8,7 мОм макс.
- Номинальное напряжение: 75 В
- Диапазон рабочих частот: до 5,0 МГц
- Корпус: SMD, 12,9×13,2×6,4 мм (типоразмер 5050)
- Экранирование: экранированная конструкция
- Диапазон рабочих температур: от -55 до +125 °C
- Серия: IHLP-5050FD-01
- Монтаж: поверхностный (SMD), лента на катушке
Где применяется
- DC-DC преобразователи: накопительный дроссель в силовых цепях питания
- Входные и выходные фильтры: сглаживание пульсаций тока в импульсных источниках
- Плотный монтаж на плате: экранированный корпус снижает влияние на соседние цепи
- Силовая электроника с повышенным нагревом: работа в расширенном диапазоне температур
