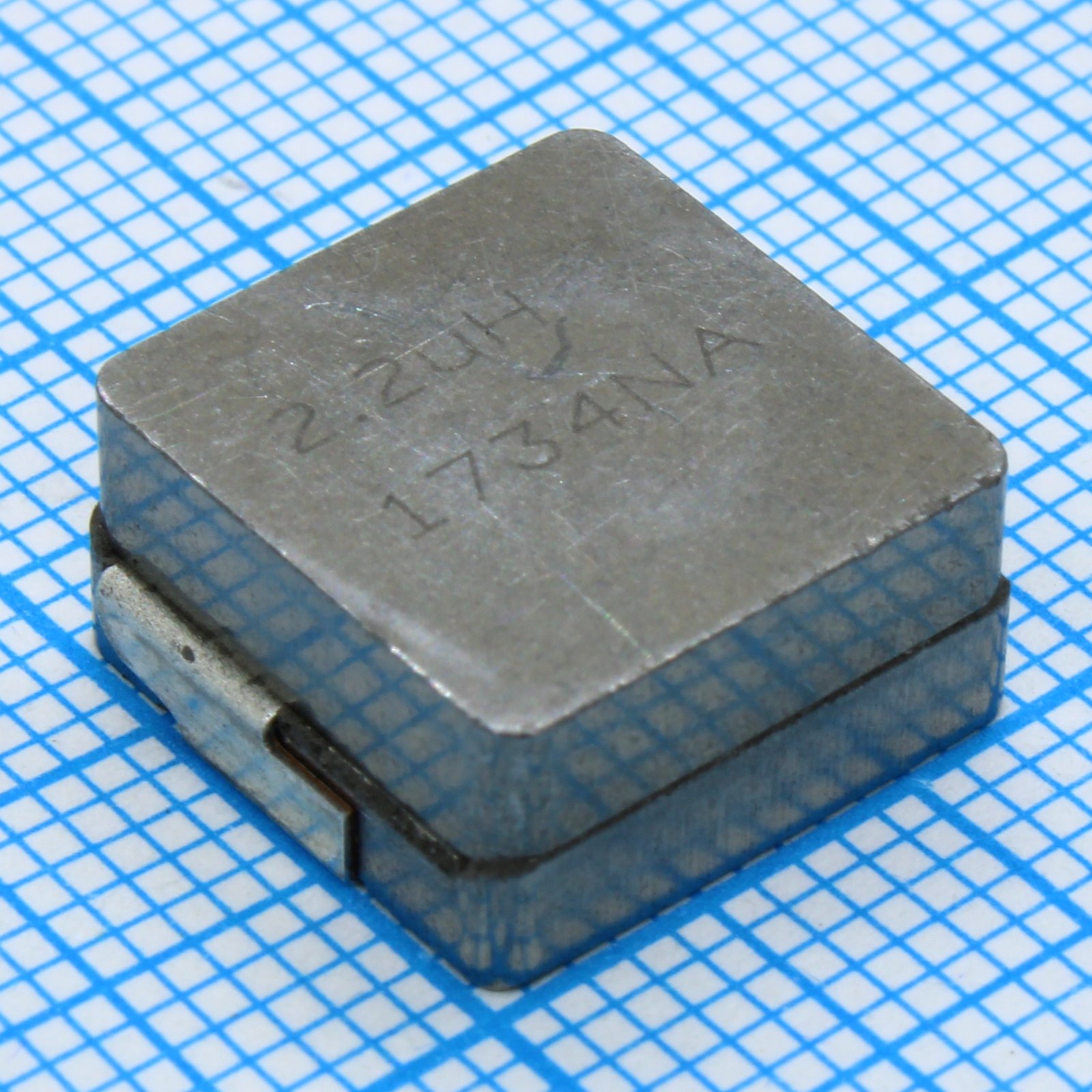

Дроссель Vishay IHLP5050FDER2R2M01 — экранированная SMD-катушка индуктивности серии IHLP-5050FD-01, рассчитанная на протекание больших токов при компактных габаритах. Ферритовый сердечник и экранированная конструкция ограничивают рассеяние магнитного поля за пределы корпуса, что позволяет устанавливать катушку в силовых цепях рядом с другими компонентами платы без взаимных наводок.
Номинальная индуктивность составляет 2,2 мкГн с допуском ±20%, значение измерено на тестовой частоте 100 кГц. Максимальный рабочий ток — 22 А, а сопротивление обмотки по постоянному току — 6,8 мОм, поэтому катушка теряет на собственном сопротивлении заметно меньше энергии, чем обмотка сопоставимого номинала на более простом сердечнике без экрана, и меньше нагревается при длительной работе под нагрузкой.
Корпус имеет типоразмер 5050 (12,9 × 13,2 × 6,4 мм) и рассчитан на поверхностный монтаж. Диапазон рабочих температур — от -55 до +125 °C, что позволяет использовать дроссель как в бытовой аппаратуре, так и в оборудовании с расширенными требованиями по климатическому исполнению. Компонент поставляется на ленте на катушке, что подходит для монтажа автоматами установки SMD-компонентов.
За счёт сочетания низкого сопротивления обмотки, высокого допустимого тока и экранированного исполнения дроссель хорошо подходит для силовых фильтров и преобразовательных каскадов, где важны и компактность, и минимальные потери на самой катушке.
Основные характеристики
- Тип: дроссель (катушка индуктивности), экранированный
- Номинальная индуктивность: 2,2 мкГн
- Допуск: ±20%
- Максимальный ток: 22 А
- Сопротивление обмотки (DCR): 6,8 мОм
- Тестовая частота: 100 кГц
- Материал сердечника: феррит
- Диапазон рабочих температур: от -55 до +125 °C
- Корпус: SMD 5050, 12,9 × 13,2 × 6,4 мм
- Монтаж: поверхностный (SMD)
- Упаковка: лента на катушке
Где применяется
- Импульсные преобразователи питания: накопительный дроссель в силовых каскадах с током нагрузки до 22 А
- Фильтры по питанию: сглаживание пульсаций тока в цепях постоянного тока рядом с чувствительной электроникой
- Компактные силовые модули: применение там, где важны малые габариты при высоком токе и низких потерях
- Промышленная автоматика: работа в расширенном диапазоне температур без дополнительного охлаждения катушки
