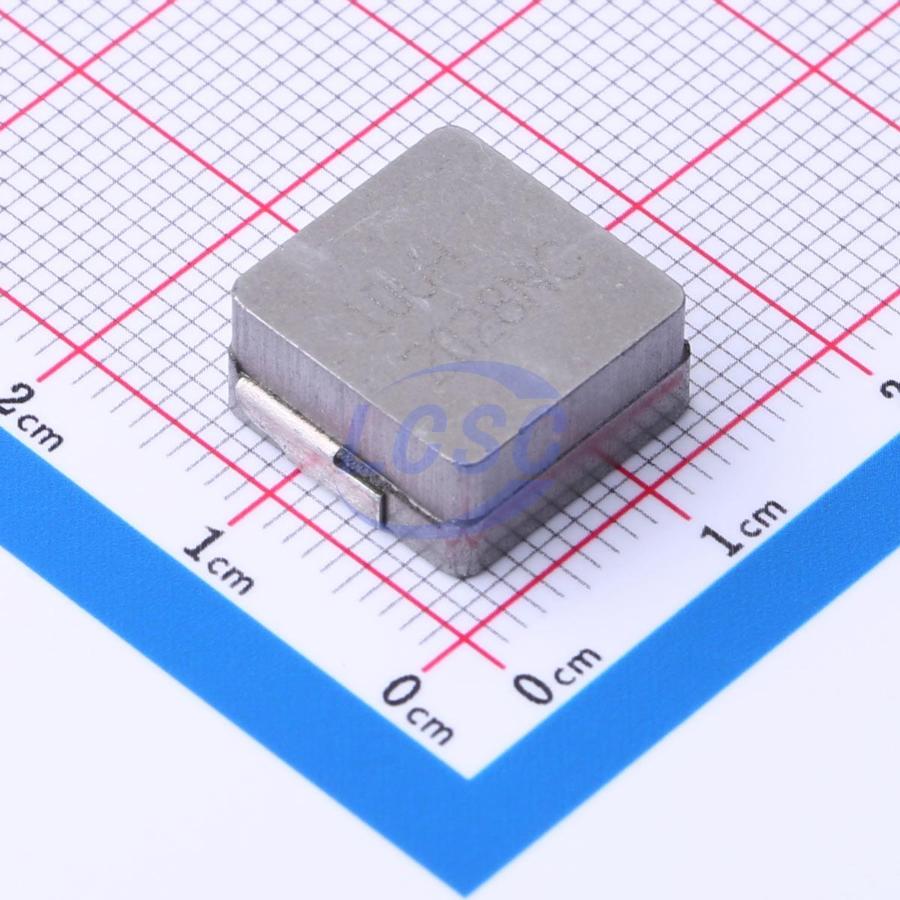

Дроссель Vishay IHLP5050FDER100M01 — экранированная силовая катушка индуктивности 10 мкГн для поверхностного монтажа из серии IHLP-5050FD-01. Допуск индуктивности ±20 %. Компонент рассчитан на цепи с большими токами, где нужно хранить энергию в магнитном поле и сглаживать пульсации, например в выходных каскадах импульсных преобразователей.
Главная особенность этого исполнения — сочетание большого тока и малого сопротивления обмотки. Номинальный постоянный ток 10 А соответствует нагреву примерно на 40 °C, ток насыщения 15,5 А — падению индуктивности примерно на 20 %. Сопротивление по постоянному току при 25 °C типовое 16,4 мОм, максимальное 17,2 мОм, поэтому тепловые потери на обмотке при номинальном токе остаются умеренными.
Корпус экранированный, размеры около 12,9 × 13,2 мм при высоте 6,4 мм. Это один из крупных типоразмеров серии, его выбирают, когда на плате хватает места и нужен запас по току. Рекомендуемая контактная площадка: длина 13,76 мм, ширина 12,9 мм, ширина каждой контактной площадки 4,95 мм, расстояние между ними 7,87 мм. Индуктивность измеряется на частоте 100 кГц при напряжении 0,25 В, рабочий диапазон частот — до 5 МГц.
Рабочий диапазон температур от −55 до +125 °C. При проектировании учитывайте, что допустимый ток ограничен и нагревом, и насыщением: при токе выше 15,5 А индуктивность быстро падает, а ток выше 10 А в непрерывном режиме приведёт к нагреву более 40 °C.
Основные характеристики
- Индуктивность: 10 мкГн, допуск ±20 %
- Номинальный постоянный ток: 10 А (нагрев около 40 °C)
- Ток насыщения: 15,5 А (падение индуктивности около 20 %)
- Сопротивление по постоянному току: 16,4 мОм типовое, 17,2 мОм максимальное
- Номинальное напряжение: 75 В
- Габариты: 12,9 × 13,2 мм, высота 6,4 мм
- Рабочая температура: от −55 до +125 °C
- Монтаж: поверхностный
Где применяется
- Мощные преобразователи постоянного тока: накопительные дроссели понижающих и повышающих схем на токи около 10 А.
- Выходные фильтры питания: сглаживание пульсаций в силовых шинах.
- Промышленная автоматика: блоки питания и приводы с жёсткими требованиями к нагреву.
- Телекоммуникационное оборудование: питание плат и модулей, где важно экранирование.
