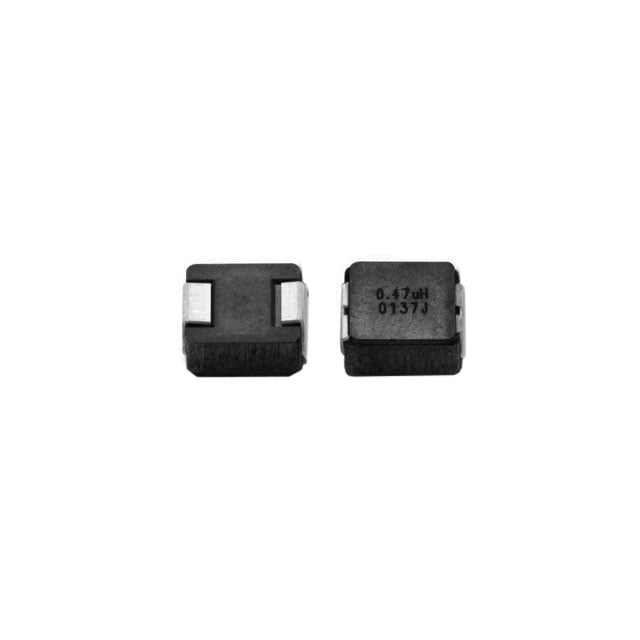

Дроссель Vishay IHLP2525CZER4R7M01 — экранированная силовая катушка индуктивности для поверхностного монтажа из серии IHLP-2525 CZ-01. Номинальная индуктивность составляет 4,7 мкГн с допуском ±20 %. Компонент предназначен для сглаживания тока и накопления энергии в цепях питания, где на плате мало места, а ток достаточно велик.
Главное достоинство этого исполнения — соотношение размера и тока. При корпусе типоразмера 2525 и высоте 3,0 мм дроссель рассчитан на номинальный постоянный ток 5,5 А: при нём нагрев составляет около 40 °C. Ток насыщения равен 10 А, то есть при этом токе индуктивность падает примерно на 20 %. Эти два значения нужно сопоставлять с пиковыми токами конкретной схемы, а не только со средним.
Потери в обмотке невелики: типовое сопротивление постоянному току составляет 37 мОм, максимальное — 40 мОм. Собственная резонансная частота равна 25 МГц, индуктивность измеряется на частоте 100 кГц при напряжении 0,25 В. Рабочий диапазон температур — от -55 °C до +125 °C, номинальное рабочее напряжение — 75 В. Экранирование снижает излучаемые помехи и позволяет ставить дроссель рядом с другими компонентами.
В описаниях корпуса встречаются разные значения габаритов: производитель указывает 6,86×6,47×3 мм. При разводке платы посадочное место лучше сверять с чертежом из даташита. Позиция поставляется под заказ.
Основные характеристики
- Индуктивность: 4,7 мкГн, допуск ±20 %
- Серия: IHLP-2525 CZ-01
- Номинальный постоянный ток: 5,5 А (нагрев около 40 °C)
- Ток насыщения: 10 А (спад индуктивности на 20 %)
- Сопротивление постоянному току: 37 мОм типовое, 40 мОм максимальное
- Собственная резонансная частота: 25 МГц
- Тестовая частота и напряжение: 100 кГц, 0,25 В
- Номинальное рабочее напряжение: 75 В
- Рабочая температура: от -55 °C до +125 °C
- Типоразмер: 2525, высота 3,0 мм
- Тип монтажа: SMD
Где применяется
- Импульсные преобразователи напряжения: накопительный и сглаживающий дроссель в понижающих и повышающих схемах.
- Питание процессорных и логических узлов: фильтрация тока на плотных платах с ограничением по высоте.
- Промышленная электроника: узлы, где нужен широкий температурный диапазон до +125 °C.
- Фильтры питания: подавление пульсаций в LC-цепях при токах до единиц ампер.
Специалисты Азияторга подберут нужную позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
