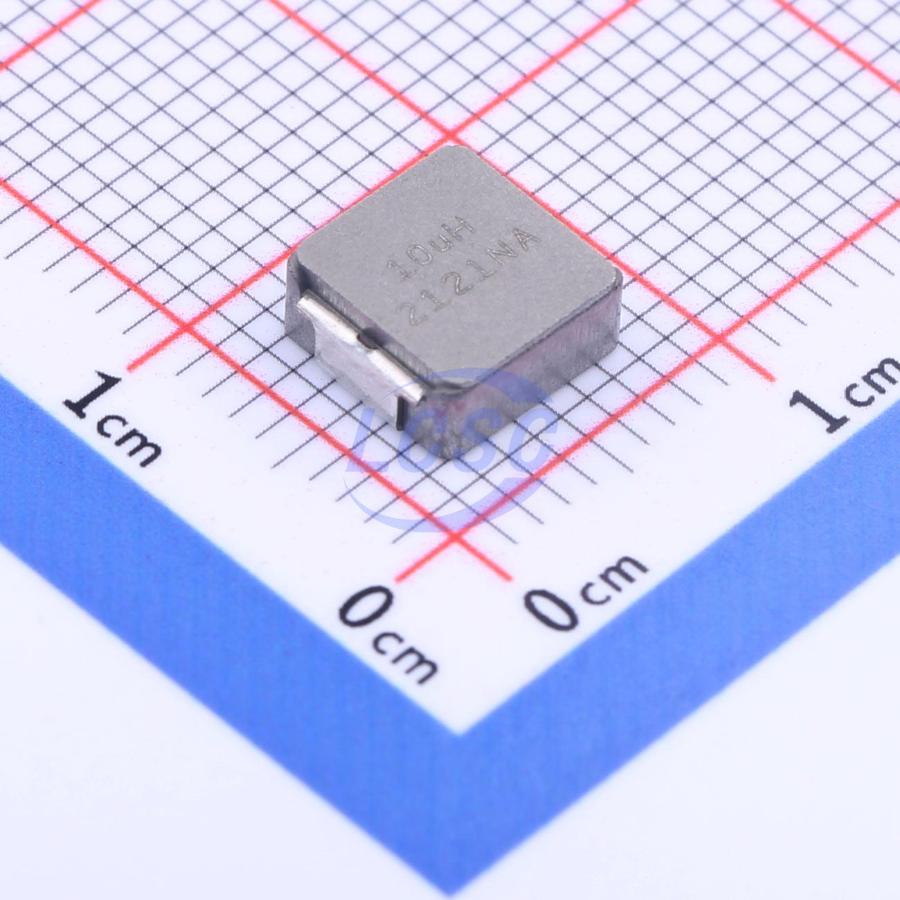

Дроссель Vishay IHLP2525CZER100M11 — экранированная катушка индуктивности с индуктивностью 10 мкГн, выполненная на основе порошкового железного сердечника. Компонент предназначен для мощных цепей питания в преобразователях напряжения, регуляторах тока и фильтрах линий питания. Номинальный ток — 4,0 А, ток насыщения — 3,5 А; эти значения соответствуют применению в средне- и низковольтных регуляторах с умеренным потреблением тока.
Максимальное постоянное сопротивление (DCR) составляет 71,2 мОм, что существенно ниже, чем у аналога с индуктивностью 22 мкГн (ID 21182), и обусловлено меньшей индуктивностью. Допуск индуктивности ±20 % соответствует классу точности порошковых дросселей. Экранирование минимизирует взаимное влияние компонентов на плате. Максимальная рабочая частота — 1 МГц. Диапазон температур −55°C до +125°C. Типоразмер 2525 (6,86 × 6,47 мм при высоте 3 мм) обеспечивает компромисс между размером и тепловым рассеиванием.
Основные характеристики
Экранированный дроссель 10 мкГн, рассчитан на 4,0 А, сопротивление 71 мОм, допуск ±20 %. Сердечник из порошкового железа, типоразмер 2525, работает до 1 МГц.
Где применяется
- Регуляторы напряжения: понижающие преобразователи в блоках питания серверов и ПК
- Импульсные источники: фильтрация токов питания силовых каскадов высокомощных устройств
- Промышленная автоматика: питание двигателей, питание управляющих плат
- Встраиваемые системы: питание процессоров и периферии с высокой дифференцировкой токов
Специалисты компании помогут выбрать дроссель нужной индуктивности и номинального тока. Заявку отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
