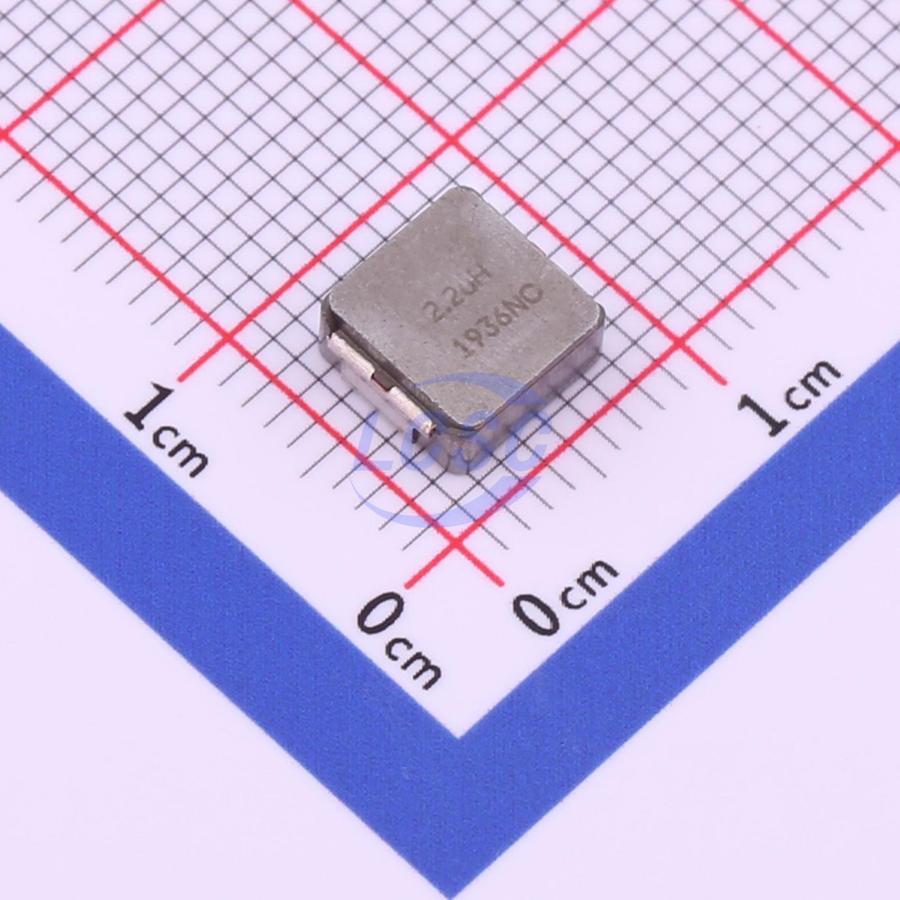

Дроссель Vishay IHLP2525CZ IHLP2525CZER2R2M01 — экранированный силовой дроссель для поверхностного монтажа с индуктивностью 2,2 мкГн и допуском ±20 %. Он выполнен в формованном корпусе из композитного материала, размеры которого составляют 6,86 × 6,47 мм при максимальной высоте 3,0 мм. Деталь входит в серию IHLP-2525CZ-01 и предназначена для преобразователей напряжения.
Основная особенность исполнения — низкое сопротивление обмотки постоянному току: типовое значение 18 мОм, максимальное 20 мОм. Это уменьшает потери и нагрев дросселя в цепи. Номинальный ток составляет 8 А, при нём температура детали поднимается примерно на 40 °C относительно окружающей среды.
Ток насыщения равен 14 А, он определён по падению индуктивности на 20 %. Эту величину нужно сравнивать с пиковым током в дросселе при расчёте преобразователя: при превышении индуктивность быстро падает, а ток в ключах растёт. Собственная резонансная частота — 38 МГц, то есть на частотах переключения современных импульсных источников дроссель ведёт себя как индуктивность.
Индуктивность измерена на частоте 100 кГц при напряжении 0,25 В. Максимальная температура детали — 125 °C, нижняя граница рабочего диапазона — −55 °C. Экранированная конструкция снижает излучение магнитного поля на соседние элементы платы, что упрощает размещение рядом с чувствительными цепями.
Основные характеристики
- Индуктивность: 2,2 мкГн, допуск ±20 %
- Номинальный ток: 8 А (нагрев на 40 °C)
- Ток насыщения: 14 А (падение индуктивности 20 %)
- Сопротивление постоянному току: типовое 18 мОм, максимальное 20 мОм
- Собственная резонансная частота: 38 МГц
- Рабочее напряжение: 75 В
- Габариты: 6,86 × 6,47 мм, высота до 3,0 мм
- Диапазон рабочих температур: от −55 до 125 °C
Где применяется
- Понижающие преобразователи: выходной дроссель в стабилизаторах питания с токами до нескольких ампер.
- Питание процессоров и ПЛИС: цепи, где важны малые потери и стабильность индуктивности при токе.
- Фильтры питания: сглаживание пульсаций на входе и выходе силовых каскадов.
- Компактные модули питания: платы с плотным монтажом, где нужен экранированный дроссель малой высоты.
