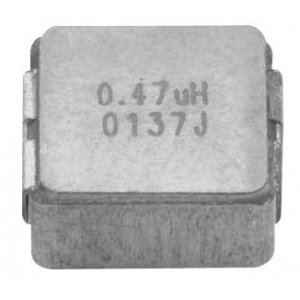

Дроссель Vishay IHLP2020CZER1R0M01 — экранированная чип-катушка индуктивности серии IHLP-2020CZ-01 номиналом 1 мкГн, выполненная для поверхностного монтажа в низкопрофильном корпусе типоразмера 2020. Компонент рассчитан на применение в силовых цепях импульсных DC-DC преобразователей и выходных LC-фильтрах, где важны малая высота установки и устойчивость индуктивности к росту тока нагрузки.
По постоянному току обмотка имеет типовое сопротивление 18,9 мОм и не превышает 20 мОм в максимуме, что ограничивает падение напряжения и тепловые потери на дросселе при рабочих токах. Ток насыщения, при котором индуктивность просаживается на 20% от номинала, составляет 16 А, а ток, допустимый по нагреву обмотки на 40°C, — 7 А; производитель приводит и сводное значение тока для этого исполнения — 9,2 А. Собственная резонансная частота катушки — 62 МГц, что определяет верхнюю границу рабочего диапазона по переменному току. Допуск по индуктивности — ±20%, номинальное напряжение — 50 В.
Сердечник дросселя композитный, катушка экранирована собственным корпусом, что снижает излучаемые помехи и позволяет размещать компонент вплотную к другим элементам платы без заметного влияния на соседние цепи. Диапазон рабочих температур — от -55°C до +125°C, что покрывает как бытовую, так и промышленную и автомобильную электронику. Выводы дросселя имеют покрытие e3.
Данное исполнение IHLP2020CZER1R0M01 — вариант серии IHLP-2020BZ-01 с номиналом 1 мкГн и допуском ±20%; линейка включает и другие сочетания индуктивности и допуска в том же корпусе 2020. Корпус имеет размеры 5,18 × 5,18 × 2,54 мм, компонент поставляется в ленте на катушке для автоматизированного монтажа.
Основные характеристики
- Индуктивность: 1 мкГн
- Допуск: ±20%
- Ток насыщения (спад L на 20%): 16 А
- Ток по нагреву (ΔT 40°C): 7 А
- Сводный ток по данным производителя: 9,2 А
- Сопротивление DC, типовое / максимальное: 18,9 / 20 мОм
- Номинальное напряжение: 50 В
- Собственная резонансная частота: 62 МГц
- Диапазон рабочих температур: -55…+125°C
- Корпус: SMD 2020, 5,18 × 5,18 × 2,54 мм
- Конструкция: экранированная, композитный сердечник
- Покрытие выводов: e3
- Упаковка: лента на катушке
Где применяется
- DC-DC преобразователи: накопительный дроссель в цепи преобразования напряжения при повышенных токах нагрузки.
- Фильтры питания: сглаживание пульсаций тока на выходе импульсных источников в компактных платах.
- Промышленная и автомобильная электроника: применение в узлах с расширенным диапазоном рабочих температур.
- Плотный монтаж: установка рядом с другими компонентами благодаря экранированной конструкции и низкому профилю.
