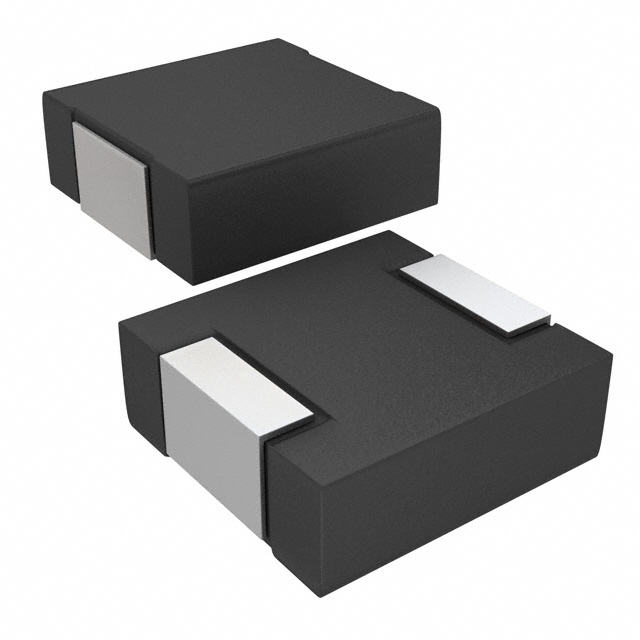

Дроссель Vishay IHLP2020BZER1R0M01 — экранированная катушка индуктивности для поверхностного монтажа из серии IHLP-2020 BZ-01. Номинальная индуктивность составляет 1,0 мкГн с допуском ±20%. Деталь накапливает энергию в магнитном поле и сглаживает пульсации тока в силовых цепях, в первую очередь в импульсных преобразователях напряжения.
Конструкция композитная, экранированная. Экранирование ограничивает магнитное поле рассеяния, поэтому катушку можно ставить рядом с чувствительными узлами и соседними дросселями, не опасаясь заметной наводки. Корпус имеет размеры 5,49×5,18 мм при высоте 2,0 мм, то есть занимает на плате немного места.
Главное достоинство этого исполнения — сочетание малого сопротивления обмотки и большого тока. Типовое сопротивление постоянному току равно 18,9 мОм, максимальное — 20,0 мОм. Номинальный ток составляет 7,0 А, а ток насыщения — 16,0 А. Индуктивность измеряют на частоте 100 кГц при испытательном напряжении 0,25 В. Собственная резонансная частота равна 62 МГц, и этот запас по частоте нужно учитывать при выборе частоты преобразования.
Диапазон рабочих температур — от -55 до +125 °C. Деталь не содержит свинца и соответствует требованиям RoHS. Поставляется на ленте в катушке, что удобно для автоматического монтажа. Ограничение одно: допуск ±20% типичен для силовых дросселей, и в цепях, где индуктивность должна быть точной, его нужно учитывать отдельно.
Основные характеристики
- Производитель: Vishay
- Серия: IHLP-2020 BZ-01
- Индуктивность: 1,0 мкГн, допуск ±20%
- Номинальный ток: 7,0 А
- Ток насыщения: 16,0 А
- Сопротивление постоянному току: типовое 18,9 мОм, максимальное 20,0 мОм
- Собственная резонансная частота: 62 МГц
- Тестовая частота: 100 кГц, испытательное напряжение 0,25 В
- Номинальное напряжение: 50 В
- Конструкция: композитная, экранированная
- Корпус: SMD 5,49×5,18×2 мм
- Рабочая температура: от -55 до +125 °C
Где применяется
- Понижающие преобразователи: выходной дроссель в стабилизаторах питания процессоров, памяти и интерфейсных узлов.
- Фильтры питания: подавление пульсаций в цепях, где важны малые потери и малый нагрев.
- Плотный монтаж: платы с ограниченной площадью и малой высотой компонентов.
- Промышленная электроника: модули, работающие в расширенном температурном диапазоне.
