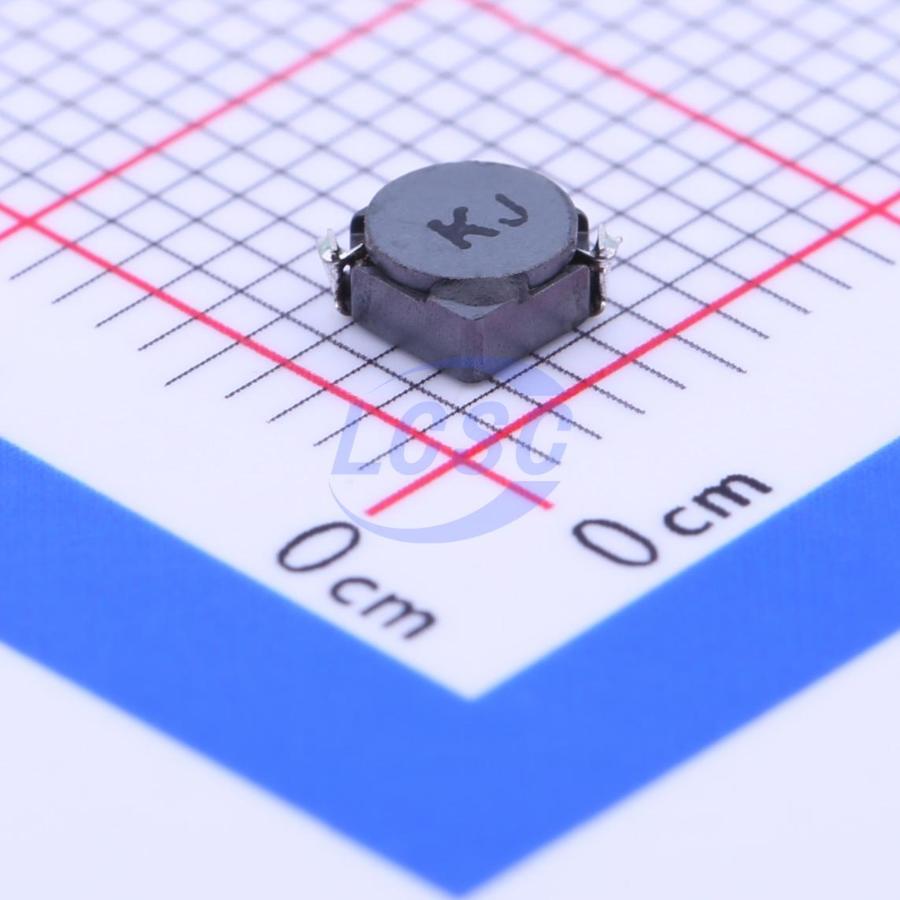

Дроссель Sumida CDRH3D16NP-100N — магнитно экранированный SMD компонент с индуктивностью 10 мкГн и допуском ±30%. Применяется в импульсных источниках питания, фильтрах EMI и цепях развязки. Благодаря магнитному экранированию минимизирует излучение в соседние цепи при работе с высокочастотными сигналами. Корпус размером 4×4×1,8 мм обеспечивает компактность при сохранении необходимой добротности.
Номинальный ток 550 мА позволяет использовать дроссель в средневольтных приложениях. DC-сопротивление составляет 160 мОм типового значения и не превышает 210 мОм в худшем случае, что определяет тепловыделение при работе. Широкий диапазон рабочих температур от −40 до +100 °C обеспечивает применение в условиях от холодных цехов до нагреваемых помещений, но не в высокотемпературных окружениях свыше +100 °C.
Дроссель тестируется на частоте 100 кГц, что соответствует типовому диапазону применения в импульсных источниках питания стандартной частоты. Материал сердечника — ферритовый барабан — обеспечивает линейность кривой индуктивности в рабочем диапазоне токов. Упаковка — намотка на катушку по 1000 штук, что упрощает работу в производстве.
Основные характеристики
Магнитно экранированный дроссель с индуктивностью 10 мкГн (±30%) на номинальный ток 550 мА. DC-сопротивление 210 мОм максимум, материал сердечника — ферритовый барабан. Корпус SMD 4×4×1,8 мм для поверхностного монтажа. Рабочие температуры от −40 до +100 °C.
Где применяется
- Импульсные источники питания: фильтрация и сглаживание пульсаций в выходной цепи DC-DC преобразователей
- Фильтры EMI: подавление электромагнитных помех в входных цепях и цепях питания
- Цепи развязки: разделение земель и питания в многоуровневых схемах с различными режимами работы
