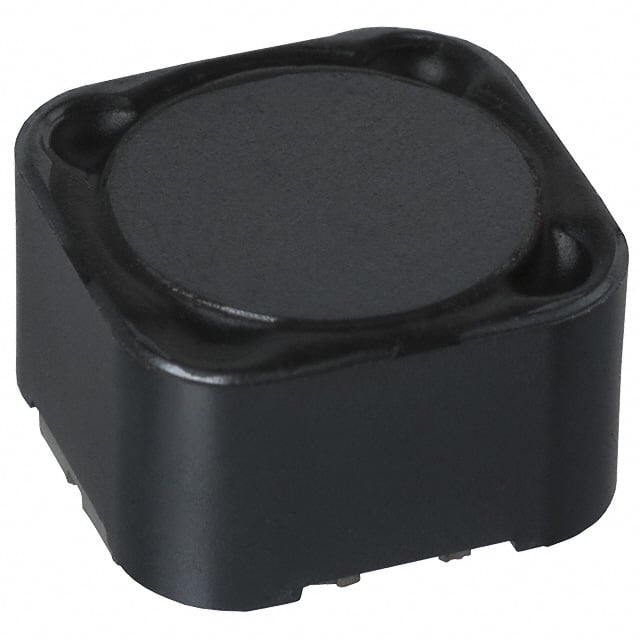

Дроссель Sumida CDRH127/LDNP-560MC — экранированный дроссель с ферритовым сердечником барабанного типа для поверхностного монтажа, индуктивность 56 мкГн. Компонент предназначен для цепей DC-DC преобразователей, где требуется стабильная индуктивность при значительном токе нагрузки.
Номинальный ток дросселя — 2.90 А, допуск по индуктивности — ±20 %. Сопротивление обмотки постоянному току не превышает 90 мОм, типовое значение — 69 мОм. Магнитное экранирование сердечника снижает уровень паразитных полей рассеяния и позволяет размещать компонент рядом с другими чувствительными к помехам элементами платы.
Дроссель рассчитан на работу в диапазоне температур от -40 до +100 °C, включая собственный нагрев обмотки под нагрузкой. Корпус выполнен в типоразмере 12.3×12.3×8.0 мм, масса компонента — 3.6 г. Выводы электродного типа предназначены для пайки оплавлением с пиковой температурой до 260 °C.
Уровень чувствительности к влаге соответствует первому классу, что снимает ограничения по времени хранения на открытом воздухе перед монтажом. Компонент доступен в исполнении без галогенов.
Основные характеристики
- Индуктивность: 56 мкГн ±20 %
- Номинальный ток: 2.90 А
- Сопротивление обмотки постоянному току (макс.): 90 мОм
- Сопротивление обмотки постоянному току (тип.): 69 мОм
- Материал сердечника: феррит, барабанный тип
- Экранирование: магнитное
- Диапазон рабочих температур: от -40 до +100 °C
- Корпус: 12.3×12.3×8.0 мм
- Масса: 3.6 г
- Монтаж: поверхностный (SMD)
- Пиковая температура пайки оплавлением: 260 °C
- Уровень чувствительности к влаге: 1
Где применяется
- DC-DC преобразователи: сглаживающий и накопительный дроссель в схемах преобразования напряжения
- Портативная и офисная техника: ноутбуки, ЖК-телевизоры, DVD-проигрыватели
- Игровые приставки и STB-приставки: питание логики и периферии в компактном корпусе
- Проекционное оборудование: стабилизация напряжения в блоках питания проекторов
