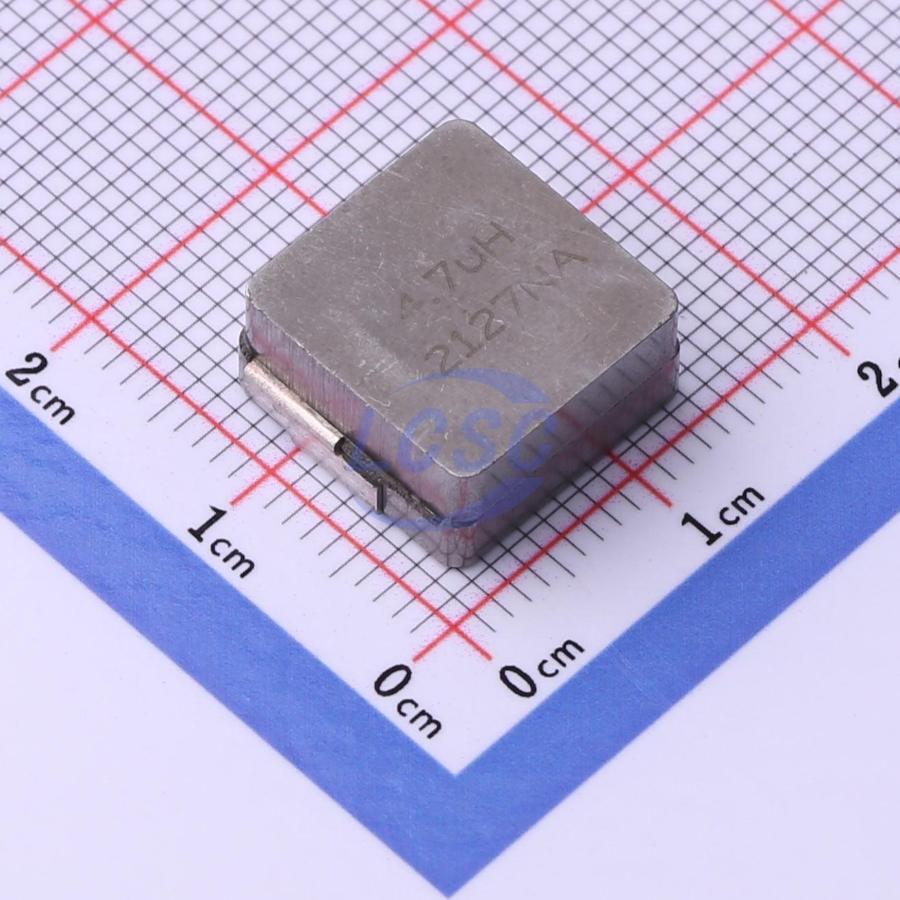

Дроссель Vishay IHLP5050FDER4R7M01 — экранированный индуктивный элемент в корпусе 5050 (12.9×13.2 мм) для поверхностного монтажа. Номинальная индуктивность 4.7 мкГн при допуске ±20%. Рассчитан на постоянный ток до 13.5 А при сопротивлении постоянному току (DCR) типично 8 мОм и максимально 8.7 мОм. Номинальное напряжение 75 В. Ток насыщения достигает 32 А. Рабочий диапазон частот до 5 МГц, температурный диапазон от −55 до +125 °C.
Большой типоразмер позволяет работать с высокими токами в цепях питания мощных микросхем. Экранирование минимизирует излучение электромагнитных помех на соседние элементы печатной платы. Низкое сопротивление постоянному току обеспечивает минимальные потери тепла даже при номинальном токе. Выпускается в ленте на катушке, что облегчает автоматическую сборку.
Основные характеристики
Индуктивность 4.7 мкГн при токе насыщения 32 А, номинальном токе 13.5 А и сопротивлении постоянному току от 8 до 8.7 мОм. Номинальное напряжение 75 В, рабочая частота до 5 МГц, диапазон температур −55…+125 °C. Экранированный, ферритовый сердечник.
Где применяется
- Импульсные блоки питания высокой мощности: фильтрация выходного напряжения и контроль пульсаций тока
- Контроллеры напряжения для процессоров: фильтрация линий питания в системах с номинальным током 10 А и выше
- Коммутационные усилители: демпфирование выбросов напряжения в цепях с быстрыми переходами
- Многовыходные источники питания: независимые дроссели для каждого канала с большой нагрузкой
Специалисты компании подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
