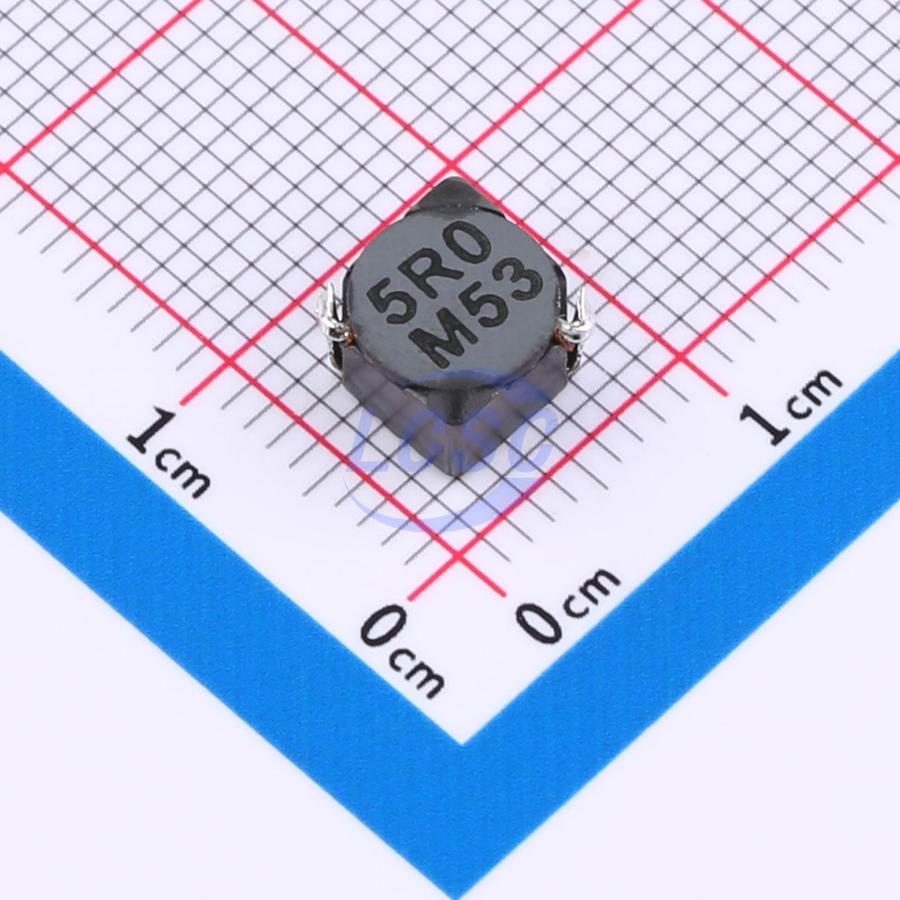

Дроссель Sumida CDRH6D38NP-5R0NC — силовая SMD-индуктивность номиналом 5,0 мкГн с допуском ±30 %, рассчитанная на постоянный ток 2,9 А. Катушка выполнена на ферритовом сердечнике барабанного типа и закрыта магнитным экраном, поэтому поле рассеяния у неё заметно меньше, чем у неэкранированных дросселей того же размера. Это важно на плотных платах, где рядом с дросселем стоят чувствительные цепи.
Деталь относится к серии CDRH6D38 и выпускается в корпусе 7×7 мм высотой 4,0 мм. Масса одного дросселя — 0,6 г. Сопротивление обмотки постоянному току типовое 18 мОм, максимальное 24 мОм. Низкое сопротивление ограничивает потери в меди и нагрев катушки при работе на токе, близком к номинальному. По данным производителя, нагрев при номинальном токе составляет 30 °C.
Индуктивность измеряют на частоте 100 кГц. Рабочий температурный диапазон — от −40 до +100 °C, такой же диапазон задан для хранения. Монтаж поверхностный, допустима пайка оплавлением с пиковой температурой 260 °C. Поставляется на катушке диаметром 13 дюймов, в катушке 1000 штук, что удобно для автоматической установки.
Из-за широкого допуска ±30 % дроссель подходит для схем, где точное значение индуктивности не критично: в импульсных преобразователях она определяет размах пульсаций тока, но не частоту или коэффициент передачи. Если схема требует более узкого допуска, замену нужно согласовывать отдельно.
Основные характеристики
- Производитель: Sumida
- Серия: CDRH6D38
- Индуктивность: 5,0 мкГн, допуск ±30 %
- Номинальный ток: 2,9 А (2900 мА)
- Сопротивление постоянному току: 18 мОм типовое, 24 мОм максимальное
- Сердечник: феррит, барабанного типа, с магнитным экраном
- Корпус: 7×7×4 мм, поверхностный монтаж
- Рабочая температура: от −40 до +100 °C
- Температура пайки оплавлением: до 260 °C (пик)
- Масса: 0,6 г
- Упаковка: катушка, 1000 штук
Где применяется
- Понижающие и повышающие преобразователи постоянного напряжения: дроссель накопления энергии в выходном каскаде.
- Ноутбуки и жёсткие диски: цепи питания, где важны малая высота и экран.
- Игровые приставки и проекторы: компактные источники питания внутри корпуса.
- КПК и портативная техника: питание узлов от аккумулятора при ограниченном месте на плате.
