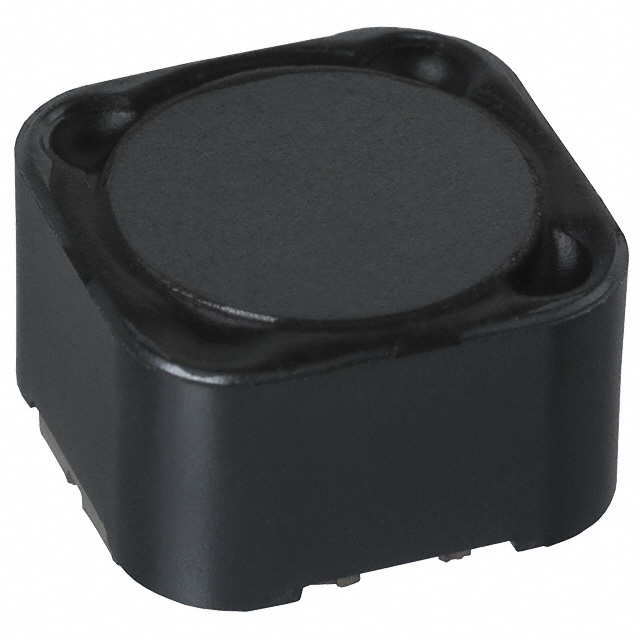

Дроссель Sumida CDRH127NP-470MC — силовой дроссель на феритовом сердечнике для поверхностного монтажа с номинальной индуктивностью 47 мкГн при допуске ±20%. Типоразмер 12,3×12,3 мм, высота 8 мм. Компонент предназначен для работы с номинальным током 2,5 А в приложениях с высокочастотной коммутацией. Сопротивление постоянному току типично 0,21 Ом (максимально) и 0,15 Ом (типично), что определяет тепловыделение при работе с номинальным током.
Дроссель выполнен в экранированном исполнении с броней, что снижает электромагнитные помехи в окружающие цепи. Рабочий диапазон температур — от −40 до +100 °C. Более высокая индуктивность (47 мкГн) по сравнению с дросселями серии SDR позволяет применять его в цепях с более низкой частотой коммутации и требует меньшего числа витков намотки. Номинальный ток насыщения определяется конструкцией сердечника и достаточен для применения в источниках питания мощностью до единиц киловатт.
Основные характеристики
Дроссель индуктивностью 47 мкГн ±20%, номинальный ток 2,5 А, сопротивление 0,21 Ом максимум, рабочая температура −40…+100 °C, экранированное исполнение.
Где применяется
- Импульсные источники питания: накопление энергии в преобразователях среднего и высокого уровня мощности
- Фильтрация питания: сглаживание пульсаций в цепях с номинальным током до 2,5 А и частотой коммутации десятки килогерц
- Системы заряда батарей: накопитель энергии в высокочастотных зарядных устройствах и конвертерах
- Промышленная электроника: фильтрация питания в контроллерах и силовых модулях среднего диапазона
