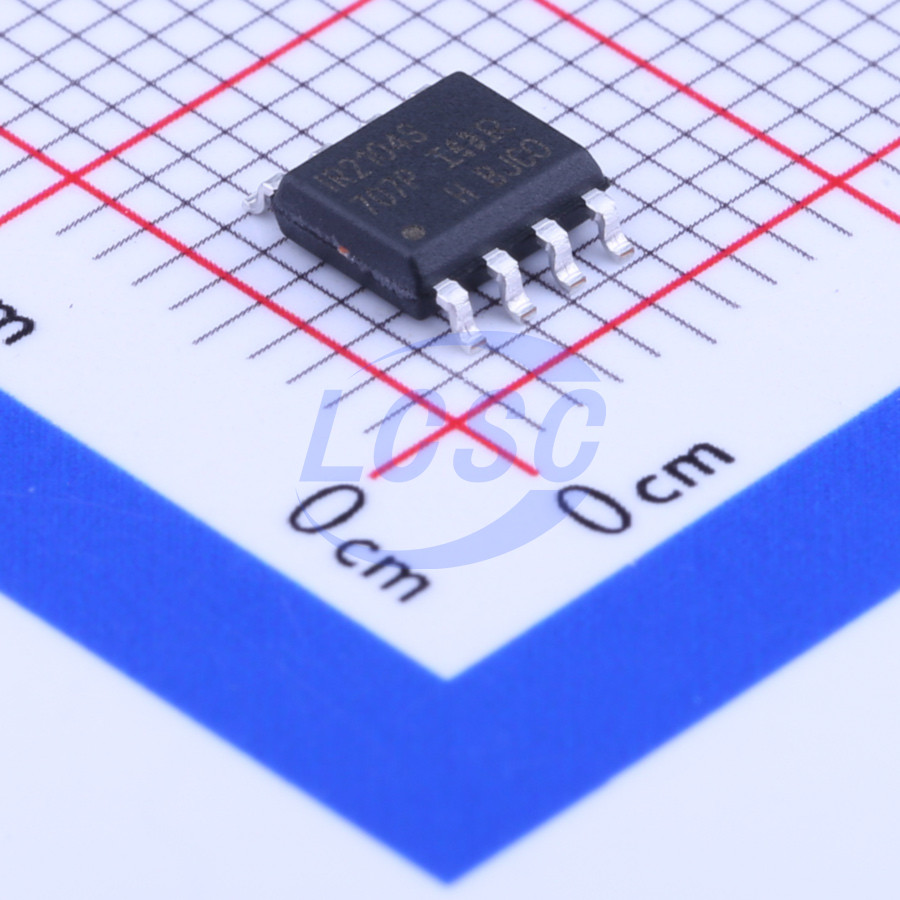

Микросхема Infineon IR2104 IR2104STRPBF — драйвер верхнего и нижнего плеча полумоста для силовых MOSFET и IGBT в корпусе SOIC-8. Микросхема управляет двумя ключами полумостовой схемы по одному входу HIN и одному входу LIN с неинвертирующей логикой, а вывод SD отключает оба выхода одновременно. Верхний канал питается от плавающего источника VB, что позволяет управлять ключом, потенциал истока которого смещается вместе с выходом полумоста.
Максимально допустимое напряжение VB составляет 625 В, а смещение напряжения VS относительно общего провода — до 600 В, что определяет предельное напряжение силовой шины, в которой можно применять драйвер. Плавающий источник питания верхнего плеча VB работает в диапазоне от VS+10 В до VS+20 В, а устойчивость к скорости нарастания напряжения между выводами dv/dt достигает 50 В/нс — параметр важен для полумостовых схем с быстрым переключением силовых ключей.
Между включением верхнего и нижнего ключа встроена задержка (мёртвое время): типовое значение 520 нс, минимальное 400 нс, максимальное 650 нс. Эта пауза исключает сквозной ток через оба ключа полумоста при коммутации и не требует внешних времязадающих цепей. Выходные каскады отдают ток до 210 мА (типовое значение, минимум 130 мА) на включение ключа и принимают до 360 мА (типовое значение, минимум 270 мА) на выключение, что ускоряет заряд и разряд затвора силового транзистора.
Ток потребления по выводу VCC не превышает 270 мкА (типовое значение 150 мкА), а по плавающему выводу VBS — 55 мкА (типовое значение 30 мкА), что снижает собственное энергопотребление драйвера в дежурном режиме. Пороги логических входов заданы фиксированными уровнями: 3 В для распознавания высокого уровня и 0,8 В для низкого, без привязки к напряжению питания VCC.
Основные характеристики
- Корпус: SOIC-8
- Конфигурация: драйвер полумоста, 2 канала
- Напряжение питания VCC: 10–20 В
- Плавающее напряжение VB (макс.): 625 В
- Смещение VS (макс.): 600 В
- Устойчивость к dv/dt: 50 В/нс
- Мёртвое время: 400–650 нс (тип. 520 нс)
- Выходной ток источника: 130 мА мин., 210 мА тип.
- Выходной ток стока: 270 мА мин., 360 мА тип.
- Ток потребления VCC: 150 мкА тип., 270 мкА макс.
- Ток потребления VBS: 30 мкА тип., 55 мкА макс.
- Пороги логических входов: 0,8 В / 3 В
- Рассеиваемая мощность (SOIC): 0,625 Вт
Где применяется
- Приводы электродвигателей: управление полумостовыми ключами в схемах BLDC- и ШИМ-приводов
- Импульсные источники питания: полумостовые и полномостовые DC/DC преобразователи на MOSFET и IGBT
- Усилители класса D: драйвер выходного полумостового каскада
- Силовая коммутация: узлы с высоковольтной силовой шиной, где нужен плавающий драйвер верхнего плеча
