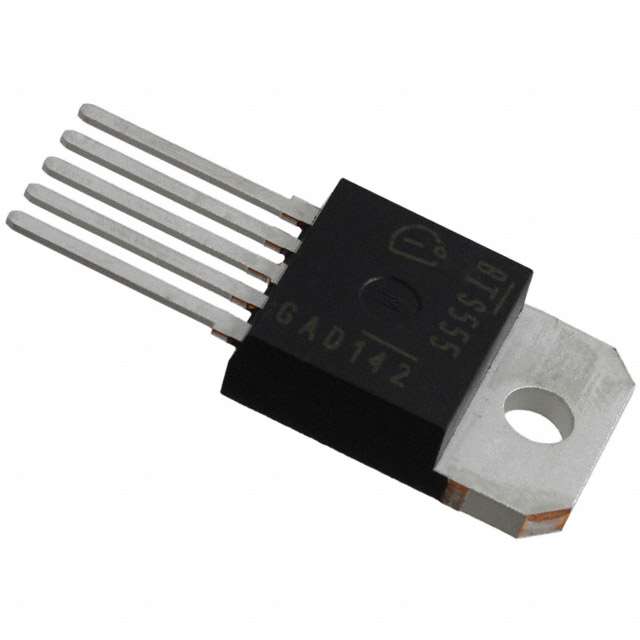

Электронный ключ BTS555E3146HKSA1 производства Infineon — силовой ключ верхнего плеча с защитой, который коммутирует нагрузку со стороны плюса питания. В наименовании указан класс 40 В и 128 А, а номинальный ток нагрузки по документации составляет 165 А (по ISO). Прибор выполнен в корпусе TO-218AB с пятью выводами и рассчитан на управление мощными потребителями от логического сигнала.
Ключ построен на полевом транзисторе с N-каналом и встроенной схемой управления с зарядовым насосом. Сопротивление открытого канала не превышает 2,5 мОм при 25 °C и токе нагрузки 30 А, поэтому на больших токах потери на ключе малы. Рабочее напряжение питания — от 5,0 до 34 В, предельное напряжение питания — 40 В. Защита от перенапряжения срабатывает на уровне 62 В, ограничение напряжения на выходе составляет 44 В.
Внутри предусмотрена защита от короткого замыкания и перегрева. Ограничение тока короткого замыкания типично равно 520 А при 25 °C, отключение происходит с задержкой от 80 до 300 мкс. Полная защита при коротком замыкании гарантируется при напряжении питания до 34 В. Энергия, которую ключ способен погасить при отключении индуктивной нагрузки, — 3 Дж в одиночном импульсе. Устойчивость к электростатическому разряду — 4 кВ по модели человеческого тела.
Скорость переключения ограничена намеренно, чтобы снизить помехи: скорость нарастания напряжения при включении 0,3...0,8 В/мкс, при выключении 0,3...1 В/мкс. Время включения лежит в пределах 120...600 мкс, время выключения — 50...200 мкс. Для контроля тока служит отдельный вывод измерения, коэффициент передачи тока — 30000. Диапазон рабочих температур — от -40 до +150 °C. Выводы бывают прямыми и ступенчатыми, вариант исполнения нужно уточнять при заказе.
Основные характеристики
- Тип: ключ верхнего плеча с защитой
- Напряжение питания: рабочее 5,0...34 В, предельное 40 В
- Номинальный ток нагрузки: 165 А (ISO)
- Сопротивление открытого канала: не более 2,5 мОм при 25 °C
- Ток ограничения при КЗ: 520 А (типично, 25 °C)
- Энергия при отключении индуктивной нагрузки: 3 Дж
- Защита от перенапряжения: 62 В
- Устойчивость к ЭСР: 4 кВ
- Рабочая температура: от -40 до +150 °C
- Корпус: TO-218AB, 5 выводов
Где применяется
- Автомобильная электроника: включение мощных ламп, вентиляторов и нагревателей от бортовой сети.
- Управление двигателями: пуск и отключение двигателей постоянного тока с защитой от перегрузки.
- Соленоиды и клапаны: коммутация индуктивных нагрузок с гашением энергии отключения.
- Промышленные системы: замена электромеханических реле на больших токах.
