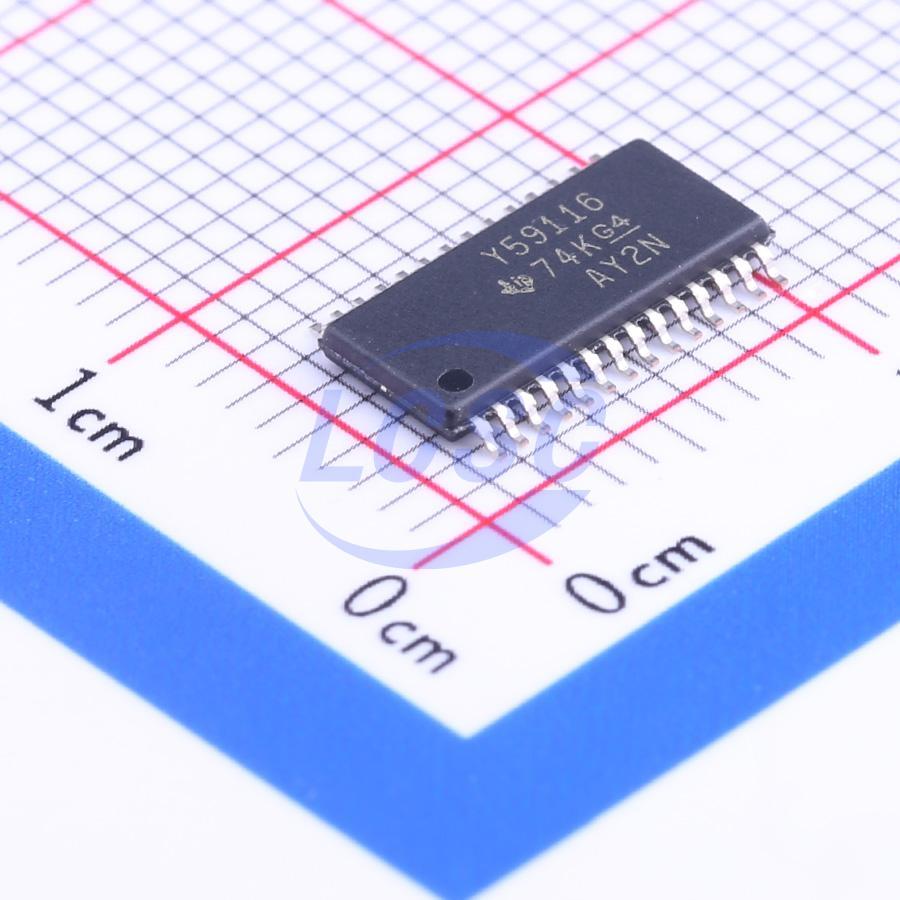

Драйвер Texas Instruments TI TLC59116 TLC59116IPWR — 16-канальный драйвер светодиодов со стоками постоянного тока и управлением по шине I2C. Каждый канал регулируется независимо, а ток всех каналов задаётся одним внешним резистором в диапазоне от 5 до 120 мА. Максимальное напряжение на выходе — 17 В, питание микросхемы — 3–5,5 В, типично 3,3 или 5 В.
Яркость канала меняется по ШИМ с шагом 8 бит, то есть в 256 ступеней, на частоте 97 кГц. Кроме индивидуальной регулировки есть групповая: тоже 256 ступеней, частота ШИМ 190 Гц, период мигания от 24 Гц до 10,73 с при скважности от 0 до 99,6 %. Источником тактов служит внутренний генератор на 25 МГц.
Шина I2C совместима с режимом Fast-mode Plus и работает на частоте до 1 МГц; помехи на линиях SCL и SDA подавляет входной фильтр. Четыре вывода аппаратного адреса позволяют подключить до 14 микросхем к одной шине. Из программируемых адресов доступны четыре: один групповой вызов и три подадреса. Состояние выходов можно менять по подтверждению или по сигналу «стоп». Допускается горячее подключение.
Корпус — 28-выводной TSSOP размером 9,7×4,4 мм, монтаж поверхностный; существует также вариант в 32-выводном VQFN. Рабочий диапазон температур от −40 до 85 °C. Ток выходных каналов задаётся только резистором, поэтому для светодиодов с разным током нужны отдельные микросхемы.
Основные характеристики
16 каналов, ток до 120 мА на канал, выходное напряжение до 17 В, шина I2C до 1 МГц, питание 3–5,5 В, корпус TSSOP-28.
Где применяется
- Светодиодные панели и индикаторы: независимая яркость каждого из 16 каналов.
- Подсветка кнопок и элементов управления: управление по двум линиям шины.
- Мигающая индикация: групповое мигание с настраиваемыми частотой и скважностью.
- Системы с несколькими драйверами: до 14 микросхем на одной шине.
