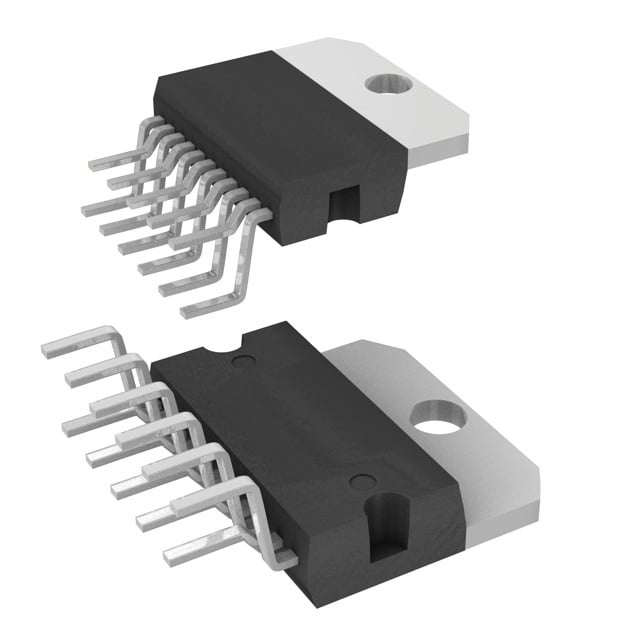

Драйвер STMicroelectronics L6203 — мостовой драйвер для управления двигателями в корпусе Multiwatt11 с выводным монтажом. Микросхема содержит силовую мостовую схему. Напряжение питания лежит в диапазоне от 12 до 48 В, предельное значение — 52 В. Постоянный выходной ток достигает 4 А, неповторяющийся пиковый — 10 А.
Это исполнение предназначено для нагрузок, где требуется заметный ток при напряжении до 48 В: щёточные двигатели постоянного тока и обмотки шаговых двигателей. Частота коммутации доходит до 100 кГц. Предусмотрена защита от сквозного тока с паузой 100 нс. Опорное напряжение логики — 13,5 В, максимальный ток опорного вывода — 2 мА.
Динамические параметры: время нарастания и спада выхода по 200 нс, задержка включения 400 нс, задержка выключения 300 нс. Время обратного восстановления внутреннего диода — 300 нс, прямое падение на нём типично 1,35 В. Максимальный ток покоя — 15 мА. Входы логики допускают до 7 В.
Рассеиваемая мощность — до 20 Вт при температуре корпуса 90 °C и 2,3 Вт при 70 °C окружающей среды. Тепловое сопротивление переход–среда — 35 °C/Вт. Температура перехода не должна превышать 150 °C. При токах, близких к предельным, микросхеме нужен радиатор, так как без него рассеивается лишь 2,3 Вт. Диапазон хранения — от −40 до +150 °C.
Основные характеристики
Мостовой драйвер, питание 12–48 В (до 52 В), ток до 4 А постоянный и 10 А в импульсе, коммутация до 100 кГц, корпус Multiwatt11.
Где применяется
- Приводы постоянного тока: управление двигателем в обоих направлениях.
- Шаговые двигатели: коммутация обмотки токами до 4 А.
- Промышленная автоматика: исполнительные механизмы с питанием 24–48 В.
- Приводы с ШИМ: частота коммутации до 100 кГц.
