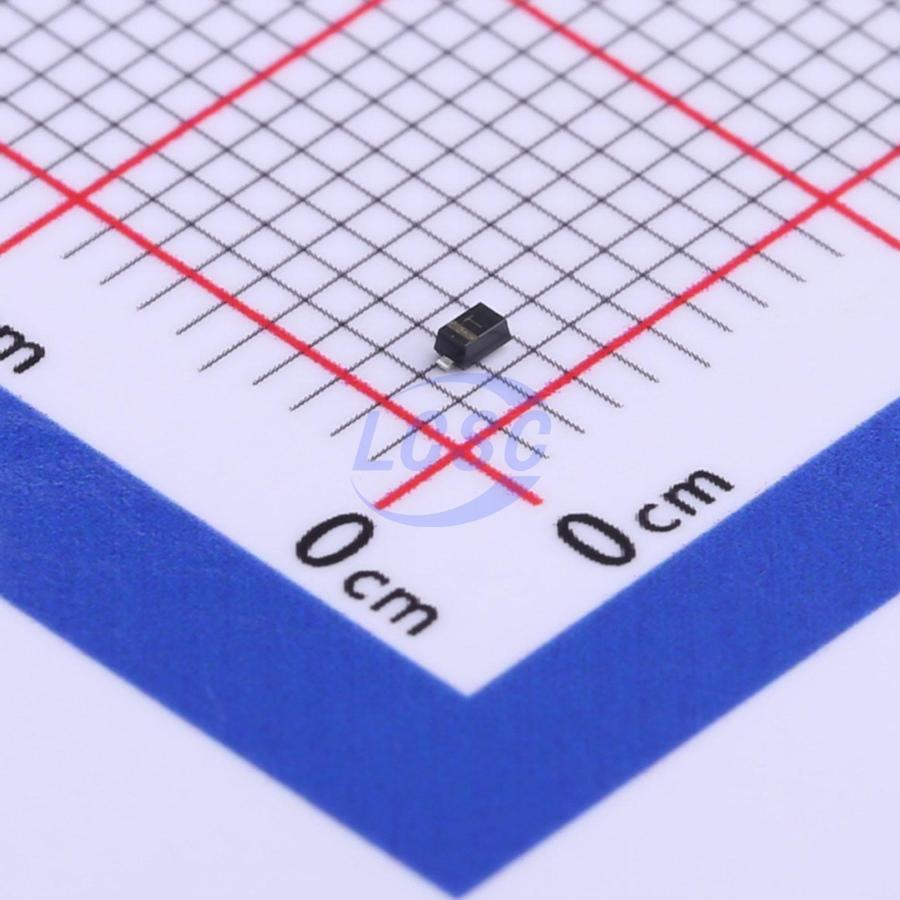

Диод Шоттки Nexperia 1PS79SB40.115 — одиночный диод общего назначения на обратное напряжение 40 В и прямой ток 120 мА. Он выполнен в миниатюрном корпусе SOD-523 (по классификации JEITA — SC-79) для поверхностного монтажа и занимает на плате очень мало места. Контакт металла с полупроводником даёт малое прямое падение напряжения и высокую скорость переключения, поэтому такой диод выбирают там, где обычный кремниевый p-n диод слишком медленный или слишком много теряет.
Прямое падение напряжения зависит от тока. При 1 мА оно составляет около 380 мВ, при 10 мА — 500 мВ, при 40 мА — 1 В. Это стоит учитывать при расчёте цепи, питающейся от низкого напряжения: на токах, близких к предельным, потери заметно выше, чем на малых.
Обратный ток невелик: 1 мкА при 30 В и 10 мкА при 40 В. Низкая утечка важна в схемах с батарейным питанием и в цепях, где диод долго находится под обратным напряжением. Неповторяющийся импульсный ток составляет 200 мА, повторяющийся пиковый прямой ток — 120 мА. Эти значения не следует превышать даже кратковременно.
Тепловой режим определяется малым размером корпуса: термосопротивление переход—среда равно 450 К/Вт, поэтому рассеиваемая мощность должна быть небольшой. Температура перехода и окружающей среды — до 150 °C, температура хранения — от −65 до 150 °C. Исполнение соответствует требованиям AEC-Q101, что позволяет применять его в автомобильной электронике. Маркировка на корпусе — буква T.
Основные характеристики
- Тип: диод Шоттки общего назначения, одиночный
- Обратное напряжение: 40 В
- Прямой ток: 120 мА
- Неповторяющийся импульсный ток: 200 мА
- Прямое падение напряжения: 380 мВ при 1 мА, 500 мВ при 10 мА, 1 В при 40 мА
- Обратный ток: 1 мкА при 30 В, 10 мкА при 40 В
- Термосопротивление переход—среда: 450 К/Вт
- Температура перехода: до 150 °C
- Температура хранения: от −65 до 150 °C
- Корпус: SOD-523 (SC-79), поверхностный монтаж
- Квалификация: AEC-Q101
Где применяется
- Высокоскоростное переключение: быстрые ключевые и импульсные цепи малой мощности, где важна скорость включения и выключения.
- Ограничение напряжения: защита входов и линий сигнала от выбросов выше питания.
- Защита от обратной полярности: маломощные цепи питания портативных устройств при небольшом токе нагрузки.
- Автомобильная и бытовая электроника: компактные платы, где нужны малые потери и малая утечка.
