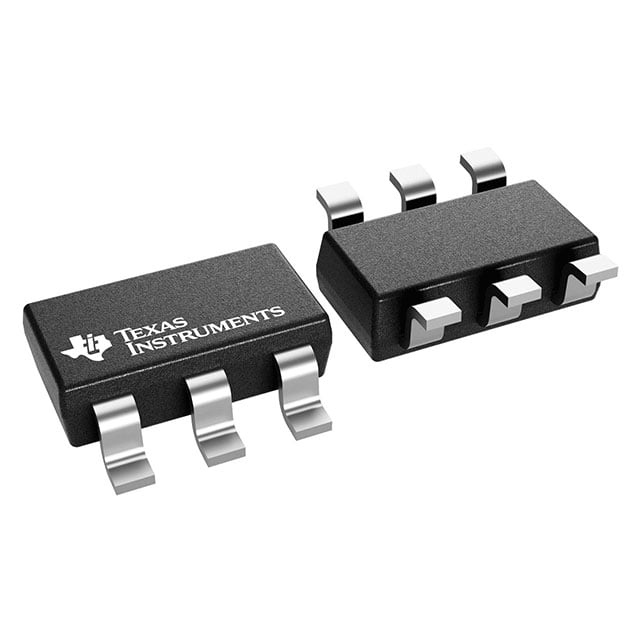

Преобразователь Texas Instruments TPS563208DDCR — это синхронный понижающий DC/DC-стабилизатор напряжения с интегрированными силовыми ключами верхнего и нижнего плеча. Микросхема принимает входное напряжение от 4.5 до 17 В и отдаёт в нагрузку ток до 3 А, а выходное напряжение задаётся внешним делителем в диапазоне от 0.76 до 7 В. Корпус — SOT-23-6 в тонком исполнении (модификация DDC) размером 1.60×2.90 мм, монтаж поверхностный, выводов шесть.
Регулирование построено на схеме управления D-CAP2 с частотой переключения 580 кГц и работой в непрерывном режиме тока (Continuous Current Mode). Такое сочетание позволяет использовать небольшую внешнюю катушку индуктивности и керамические конденсаторы на входе и выходе, не увеличивая габариты платы. Сопротивление открытого канала верхнего ключа составляет 95 мОм, нижнего — 57 мОм, что определяет потери на проводимость при полной нагрузке. Точность поддержания напряжения обратной связи — 2%.
Схема мягкого пуска растягивает выход на рабочее напряжение за 1.0 мс, ограничивая бросок тока при включении. Защита от перегрузки по току работает в режиме Hiccup — при превышении порога преобразователь периодически перезапускается вместо перехода в аварийное состояние. Тепловая защита (TSD) и защита от пониженного напряжения (UVP) выполнены без защёлкивания (Non-Latch) и снимаются автоматически после устранения причины срабатывания. Максимальное напряжение на выводе BST — 23 В, конденсатор бутстрепной цепи — 0.1 мкФ.
Диапазон рабочей температуры перехода — от -40 до 125°C, температура хранения — от -55 до 150°C. Тепловое сопротивление переход-корпус (верх) составляет 48.5°C/Вт, переход-плата — 15.5°C/Вт, переход-среда — 92.6°C/Вт. Устойчивость к электростатическому разряду — ±1500 В по модели CDM и ±3000 В по модели HBM, ток в выключенном состоянии не превышает 10 мкА.
Основные характеристики
- Входное напряжение: 4.5–17 В
- Выходное напряжение: 0.76–7 В (регулируемое)
- Максимальный выходной ток: 3 А
- Частота переключения: 580 кГц
- Режим управления: D-CAP2
- Сопротивление ключей (верх/низ): 95 мОм / 57 мОм
- Точность обратной связи: 2%
- Время мягкого пуска: 1.0 мс
- Защита от перегрузки по току: Hiccup-mode
- Защита TSD/UVP: без защёлкивания (Non-Latch)
- ЭСР (HBM / CDM): ±3000 В / ±1500 В
- Диапазон температуры перехода: -40…125°C
- Корпус: SOT-23-6 (DDC), 1.60×2.90 мм, 6 выводов
- Тип монтажа: SMD
Где применяется
- Промышленная электроника: локальное понижение шинного напряжения 12/24 В до логических уровней питания контроллеров и датчиков
- Встраиваемые платы: точки нагрузки (POL) для процессоров, ПЛИС и периферийных микросхем
- Коммуникационное оборудование: питание модулей связи и интерфейсных узлов от промежуточной шины
- Компактные источники питания: замена линейных стабилизаторов там, где важны КПД и малые габариты платы
