Преобразователь Mornsun WRB2405S-1WR2 — изолированный модуль, который преобразует постоянное напряжение 24 В (допустимый вход от 18 до 36 В) в стабилизированные 5 В. Выходная мощность составляет 1 Вт, максимальный выходной ток — 200 мА. Модуль имеет один выход.
Входная и выходная цепи разделены гальванически: напряжение изоляции 1,5 кВ, ёмкость изоляции 120 пФ. Такая развязка нужна, когда логику, интерфейсный узел или датчик нужно питать от шины 24 В и не допускать переноса помех и перепадов потенциала между цепями. Входной фильтр выполнен на конденсаторе, а выход защищён от короткого замыкания: защита непрерывная, с самовосстановлением после устранения замыкания.

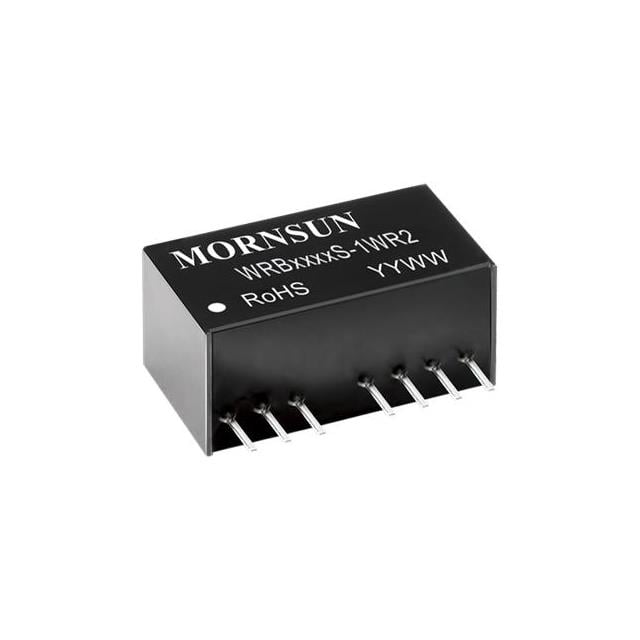

Модуль выполнен в корпусе SIP-8 из чёрного термостойкого негорючего пластика. Размеры — 22,0 × 9,5 × 12,0 мм, масса — 4,5 г, монтаж в отверстия платы. Есть дистанционное включение и выключение. КПД составляет 77 %, максимальный входной ток при полной нагрузке — 57 мА, ток холостого хода — до 10 мА. Это нужно учитывать при расчёте тепловыделения: при полной нагрузке часть мощности, около четверти входной, рассеивается в самом модуле.
Модуль работает при температуре от −40 до 85 °C. Среднее время наработки на отказ — 1000 тыс. часов. По электромагнитной совместимости заявлено соответствие классу B по излучаемым и кондуктивным помехам, а также устойчивость к быстрым импульсным помехам и к микросекундным импульсам ±2 кВ с критерием B. Горячая замена не предусмотрена, это модуль для пайки на плату.
Основные характеристики
- Входное напряжение: 18–36 В постоянного тока, номинал 24 В
- Выходное напряжение: 5 В, точность без нагрузки ±1,5 % типовая, ±5 % максимальная
- Выходная мощность: 1 Вт
- Максимальный выходной ток: 200 мА
- Напряжение изоляции: 1,5 кВ
- КПД: 77 %
- Линейная регулировка: ±0,2 % типовая, ±0,5 % максимальная
- Пульсации и шум: не более 100 мВ размахом
- Время восстановления после переходного процесса: 0,5 мс типовое, 2 мс максимальное
- Максимальная ёмкость нагрузки: 2200 мкФ
- Рабочая температура: от −40 до 85 °C
- Корпус: SIP-8, 22,0 × 9,5 × 12,0 мм
Где применяется
- Промышленная автоматика: питание узлов обработки сигналов и интерфейсов от шины 24 В с развязкой цепей.
- Встраиваемые системы питания: локальный источник 5 В на плате при ограниченном месте.
- Измерительные цепи: питание датчиков и аналоговых каскадов, где нужно отделить их от силовой части.
- Коммерческое оборудование информационных технологий: область применения, указанная в данных на модуль.
