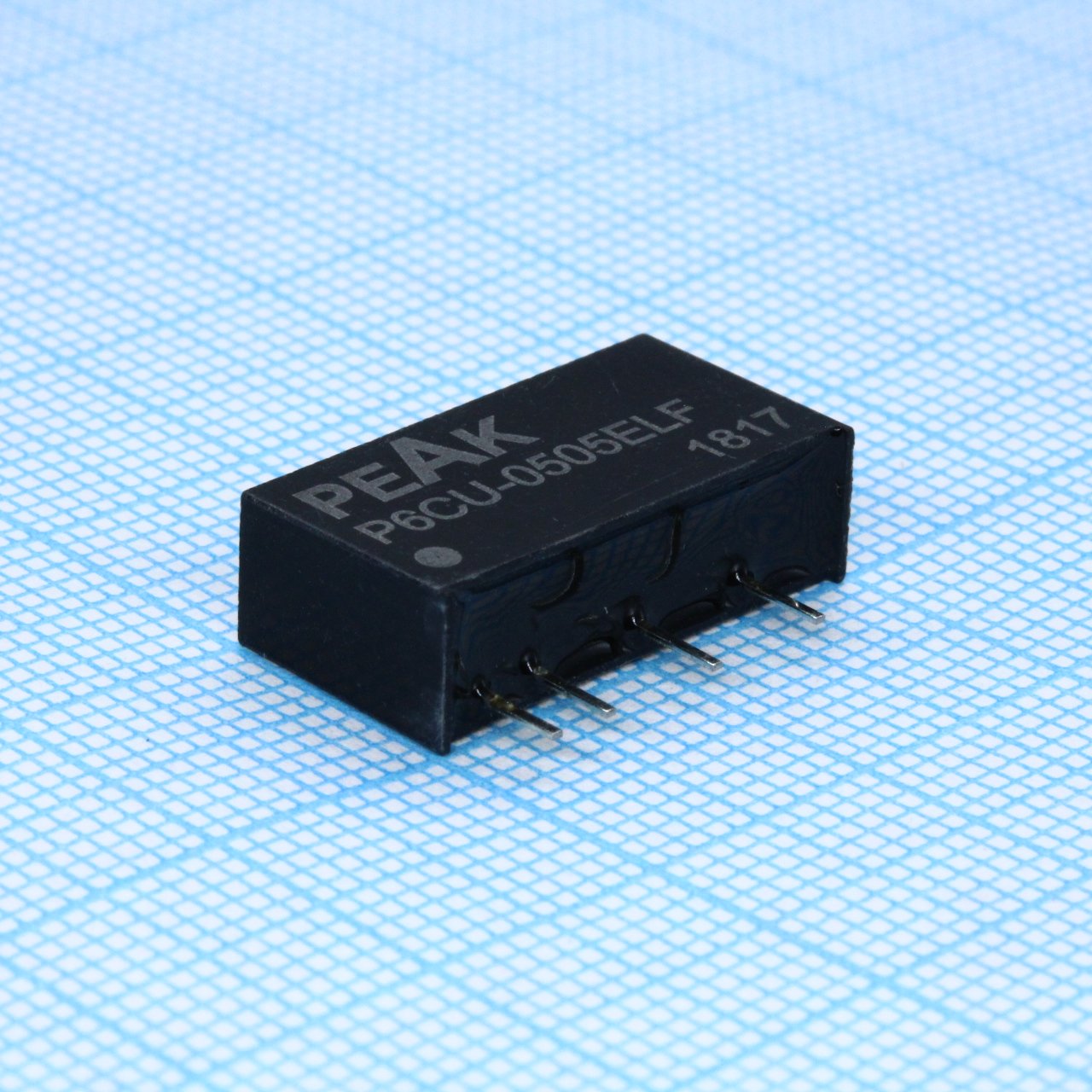

Преобразователь Bourns P6CU-0505ELF — это изолированный преобразователь постоянного напряжения мощностью 1 Вт для установки на печатную плату. Он принимает номинальные 5 В на входе и выдаёт на выходе стабилизированные 5 В при токе до 200 мА. Главная задача такого модуля — получить из общей шины питания отдельную цепь, гальванически отделённую от неё, например для интерфейсного узла, датчика или измерительного входа.
Устройство выпускается в серии PM1 в корпусе SIP7 с однорядным расположением выводов. Корпус пластиковый, внутренний объём залит эпоксидным компаундом, оба материала имеют класс горючести UL94 V-0. Выводы выполнены из сплава Alloy42 с луженым покрытием, масса модуля 2,3 г. Изоляция между входом и выходом рассчитана на 1000 В постоянного тока в течение 60 с, её сопротивление составляет 1000 МОм, а ёмкость 60 пФ.
Входное напряжение может отклоняться от номинала в пределах ±10 %. Потребляемый ток без нагрузки равен 17 мА, при полной нагрузке 247 мА, КПД достигает 81 %. Остальная мощность рассеивается в виде тепла, поэтому при работе на предельных значениях температуры нужно учитывать снижение допустимой нагрузки: рабочий диапазон от -40 до 85 °C указан с понижением мощности, а температура корпуса не должна превышать 100 °C. Охлаждение естественное, без принудительного обдува.
Точность выходного напряжения характеризуют стабильность по линии ±1,2 % и по нагрузке не более ±10 % в диапазоне 20–100 % от номинального тока. Пульсации и шум на выходе не превышают 75 мВ размахом при полосе 20 МГц. Для соответствия требованиям по излучаемым и кондуктивным помехам класса B по EN55022 на входе нужен фильтр, а испытания на устойчивость к быстрым переходным процессам и импульсам проходят с внешним фильтрующим конденсатором. Допустимая ёмкость нагрузки равна 220 мкФ.
Основные характеристики
- Выходная мощность: 1 Вт
- Номинальное входное напряжение: 5 В, допуск ±10 %
- Выходное напряжение и ток: 5 В, 200 мА
- КПД: 81 %
- Входной ток: 17 мА без нагрузки, 247 мА при полной нагрузке
- Пульсации и шум: 75 мВ размахом, полоса 20 МГц
- Стабильность: по линии ±1,2 %, по нагрузке до ±10 %
- Изоляция: 1000 В постоянного тока, 60 с; сопротивление 1000 МОм
- Рабочая температура: от -40 до 85 °C с понижением мощности
- Корпус: SIP7, пластик UL94 V-0, заливка эпоксидным компаундом
- Наработка на отказ: более 1,121 млн ч по MIL-HDBK-217 F
- Масса: 2,3 г
Где применяется
- Промышленная автоматика: питание изолированных цепей контроллеров и модулей ввода-вывода от шины 5 В.
- Измерительное оборудование: отдельное питание аналоговых входов, чтобы помехи по общему проводу не попадали в измерения.
- Интерфейсные узлы: развязка питания линий связи между блоками, имеющими разные потенциалы земли.
- Разработка и ремонт плат: замена выпавших из поставки модулей, в том числе аналогами AM1 DS-0505 SJZ и AM1 D-0505 S-NZ.
