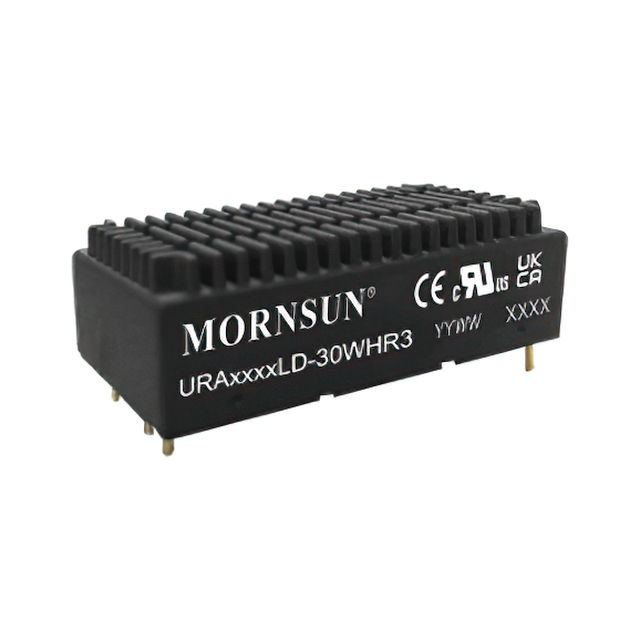

Mornsun URA2415LD-30WR3 — изолированный преобразователь постоянного напряжения DC/DC в корпусе DIP для монтажа на печатную плату. Модуль принимает входное напряжение в диапазоне 9–36 В при номинальных 24 В и формирует двухполярное стабилизированное выходное напряжение ±15 В. Выходная мощность составляет 30 Вт, ток каждого канала — до ±1000 мА.
Двухполярный выход нужен там, где узлу требуется симметричное питание: операционным усилителям, измерительным каналам, драйверам аналоговых цепей. Точность установки выходного напряжения — ±1 %, нестабильность по линии ±0,2 % по первому каналу и ±0,5 % по второму, по нагрузке ±0,5 % по обоим каналам. Перекрёстная регулировка между каналами — ±5 %, поэтому при сильно несимметричной нагрузке это стоит учитывать при расчёте схемы.
Преобразователь рассчитан на работу в диапазоне температур от −40 до +80 °C, хранение допускается от −55 до +125 °C при относительной влажности 5–95 %. КПД составляет 87–89 %, частота преобразования — 300 кГц, время запуска — 10 мс. Уровень пульсаций и шума — 50 мВ типовой и 150 мВ максимальный от пика до пика. Наработка на отказ заявлена 1000 тыс. часов.
Модуль защищён от короткого замыкания в режиме с автоматическим восстановлением после устранения неисправности, от перегрузки по току (110–190 % от номинала), от повышения выходного напряжения (110–160 %) и от пониженного входного напряжения. На входе установлен П-образный фильтр. Электрическая прочность изоляции — 1500 В постоянного тока, сопротивление изоляции — 1000 МОм, ёмкость изоляции — 2000 пФ. Корпус алюминиевый, выводной монтаж, размеры 50,80 × 25,40 × 11,80 мм, масса 27,8 г.
Основные характеристики
- Входное напряжение: 9–36 В, номинальное 24 В
- Выходное напряжение: ±15 В
- Выходной ток: ±1000 мА
- Выходная мощность: 30 Вт
- КПД: 87–89 %
- Изоляция: 1500 В постоянного тока
- Рабочая температура: от −40 до +80 °C
- Электромагнитная совместимость: класс A без внешних элементов, класс B с рекомендованной схемой включения
- Корпус: DIP, алюминиевый сплав, выводной монтаж
- Размеры: 50,80 × 25,40 × 11,80 мм
- Сертификаты: EN/BSEN/IEC 62368-1, IEC 60950-1, CB, RoHS
Где применяется
- Промышленная автоматика: питание аналоговых узлов и измерительных каналов от шины 24 В с гальванической развязкой.
- Телекоммуникационное оборудование: получение симметричных ±15 В из стандартного входного напряжения.
- Распределённые системы питания: локальное питание отдельных плат, когда нужна изоляция между цепями.
- Измерительная техника: питание усилителей и преобразователей, чувствительных к пульсациям.
