Преобразователь DC/DC Mornsun K7805MT-1000R4 — неизолированный импульсный модуль из серии K78_MT-1000 R4. Он формирует два стабилизированных выхода, +5 В при токе до 1000 мА и −5 В при токе до 500 мА. Номинальное входное напряжение — 24 В, допустимый диапазон — от 6,5 до 36 В, то есть модуль работает и от шины 12 В.
Выходная мощность — 5 Вт. Типовой КПД указан тремя значениями, 92, 87 и 84 %. Частота переключения — 1,0 МГц, ток холостого хода по входу — 0,1 мА. Выходное напряжение можно подстраивать в пределах ±10 % внешним резистором, а вход управления включает модуль напряжением от 1,6 до 5 В и выключает при напряжении от 0 до 0,6 В. Есть непрерывная защита от короткого замыкания с самовосстановлением.

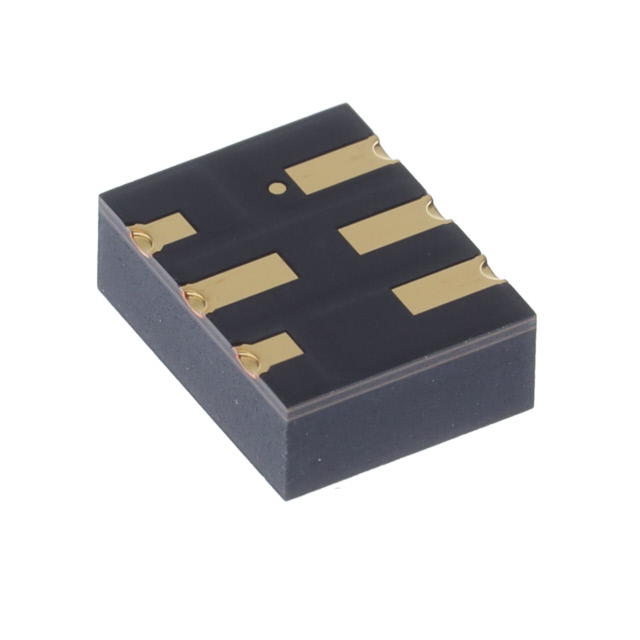

Модуль выпускается в корпусе DFN размером 9,00 × 7,00 × 3,10 мм для поверхностного монтажа, масса — 0,58 г. Для работы нужны входной и выходной конденсаторы 22 мкФ на 10 В. Пульсации на выходе — от 75 до 150 мВ (размах), максимальная ёмкостная нагрузка — 680 мкФ. Охлаждение происходит за счёт свободной конвекции воздуха. Среднее время наработки на отказ — 8552 тыс. часов.
Гальванической развязки у модуля нет: вход и выход связаны. Если нужна изоляция между цепями, выбирают изолированный преобразователь. Кроме того, отрицательный выход слабее положительного.
Основные характеристики
Вход 6,5…36 В, выход +5 В/1000 мА и −5 В/−500 мА, мощность 5 Вт, частота 1,0 МГц, корпус DFN.
Где применяется
- Аналоговые схемы: двуполярное питание ±5 В от одной шины 12 или 24 В.
- Промышленная автоматика: питание узлов от шины 24 В.
- Встраиваемые системы: малый корпус 9 × 7 мм.
- Устройства с управлением питанием: дистанционное включение по выводу управления.
