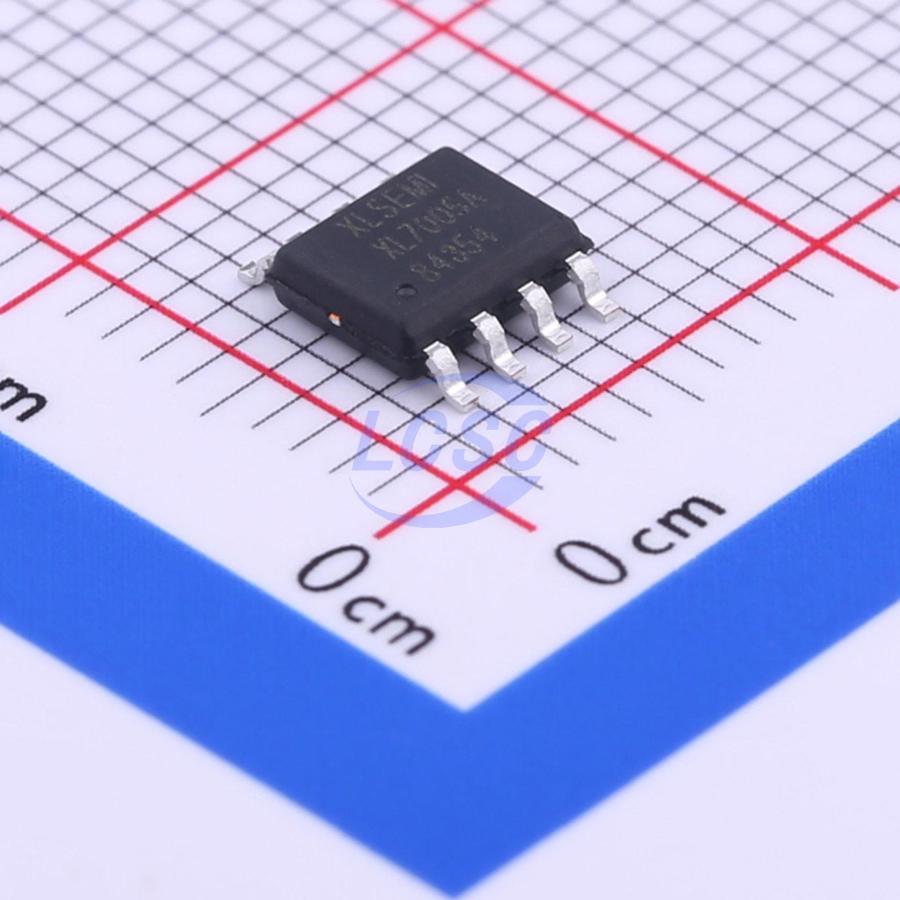

Преобразователь DC/DC XLSemi XL7005A — понижающий импульсный стабилизатор напряжения с интегрированным силовым ключом. Микросхема принимает на входе постоянное напряжение от 5 до 80 В (абсолютный максимум 85 В) и формирует на выходе регулируемое напряжение от 1,25 до 20 В при токе нагрузки до 0,4 А. Такой диапазон входного напряжения делает преобразователь пригодным для узлов, где напряжение питания заметно выше типичных 12–24 В — например, при работе от нестабилизированных шин или аккумуляторных батарей с большим числом последовательных ячеек.
Выходное напряжение задаётся внешним резистивным делителем в цепи обратной связи: опорное напряжение на выводе FB составляет 1,25 В (разброс 1,225–1,275 В), и именно от этого номинала рассчитываются номиналы резисторов делителя. Ключ переключается с частотой 120–180 кГц, коэффициент заполнения может достигать 100%, что позволяет схеме сохранять регулировку при близких значениях входного и выходного напряжения. Максимальный КПД преобразователя — 85%, ток ограничения встроенного ключа — 0,5 А.
Микросхема имеет встроенные защиты: тепловое отключение при превышении допустимой температуры кристалла, ограничение тока ключа и защита выхода от короткого замыкания — при коротком замыкании частота переключения снижается до 45 кГц, что уменьшает потери и нагрев в аварийном режиме. Максимальная температура перехода — 150°C, тепловое сопротивление переход-среда — 60°C/Вт; для отвода тепла в корпусе SOP8-EP предусмотрена открытая термоплощадка, которую нужно соединять с полигоном на плате.
Включение и выключение преобразователя управляется отдельным выводом EN с порогами переключения 1,6 В (включение) и 0,8 В (выключение), что позволяет использовать вывод как для логического управления, так и для построения времязадающих цепей на резисторном делителе от входного напряжения. В рабочем режиме ток потребления самой микросхемы не превышает 5 мА, в выключенном состоянии — типично 85 мкА, не более 200 мкА. Корпус — SOP8-EP на 8 выводов, монтаж поверхностный (SMD).
Основные характеристики
- Тип: понижающий импульсный DC-DC преобразователь (Buck)
- Диапазон входного напряжения: 5–80 В (абсолютный максимум 85 В)
- Диапазон выходного напряжения: 1,25–20 В, регулируемое
- Максимальный выходной ток: 0,4 А
- Ограничение тока ключа: 0,5 А
- Частота переключения: 120–180 кГц
- Максимальный КПД: 85%
- Опорное напряжение обратной связи: 1,25 В (1,225–1,275 В)
- Пороги входа EN: 1,6 В / 0,8 В
- Ток потребления: до 5 мА в рабочем режиме, 85 мкА в выключенном (макс. 200 мкА)
- Тепловое сопротивление переход-среда: 60°C/Вт
- Диапазон рабочих температур: −40…+125°C
- Диапазон температур хранения: −65…+150°C
- Корпус: SOP8-EP, 8 выводов, монтаж SMD
- Защиты: тепловое отключение, ограничение тока, защита выхода от короткого замыкания
Где применяется
- Промышленная автоматика: локальное понижение напряжения шин 24–48 В до питания контроллеров и датчиков, с запасом по входному напряжению на просадки и импульсные помехи
- Телекоммуникационное и сетевое оборудование: получение вторичных напряжений из систем электропитания с номиналом около 48 В
- Светодиодное освещение: питание драйверов и вспомогательных цепей от высоковольтных источников постоянного тока
- Аккумуляторные системы среднего напряжения: понижение напряжения многоэлементных батарей до логических уровней питания периферии
