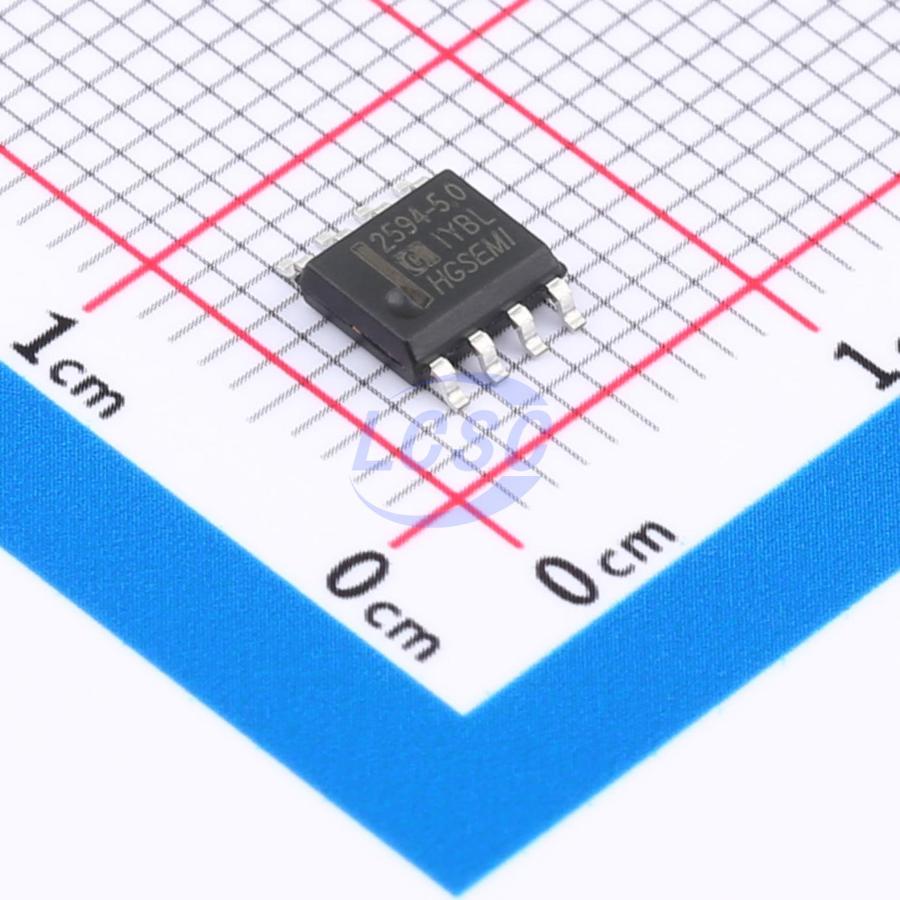

Преобразователь DC/DC UMW LM2594M-5.0 — понижающий (buck) DC/DC преобразователь в корпусе SOP-8 для поверхностного монтажа. Микросхема работает от входного напряжения 4.5–40 В (кратковременно допустимо до 45 В) и формирует на выходе фиксированное напряжение 5 В с допуском ±4% (4.8–5.2 В) при токе нагрузки до 1.5 А.
Управление построено на широтно-импульсной модуляции с фиксированной частотой переключения 150 кГц и максимальным коэффициентом заполнения 100%, что позволяет удерживать выход в регулировке даже при небольшой разнице между входным и выходным напряжением — минимальное падение напряжения на регуляторе составляет 1.5 В. КПД преобразователя достигает 82% при входном напряжении 12 В и токе нагрузки 1.5 А.
Схема требует обвязки из внешних компонентов: рекомендованы дроссель 68 мкГн на ток 3 А, входной электролитический конденсатор 470 мкФ на 35 В, выходной электролитический конденсатор 180 мкФ на 35 В и обратный диод Шоттки 1N5820. От этих номиналов зависит устойчивость контура регулирования и уровень пульсаций на выходе.
Микросхема защищена от теплового перегрева и от превышения тока по двум уровням — основному ограничению тока и дополнительному второму порогу срабатывания. Корпус SOP-8 с 8 выводами предназначен для поверхностного монтажа (SMD) и подходит для компактных плат с автоматической сборкой.
Основные характеристики
- Топология: понижающая (buck, step-down)
- Выходное напряжение: 5 В, допуск ±4% (4.8–5.2 В)
- Максимальный выходной ток: 1.5 А
- Диапазон входного напряжения: 4.5–40 В (абсолютный максимум 45 В)
- Минимальное падение напряжения: 1.5 В
- Частота переключения: 150 кГц
- Максимальный коэффициент заполнения: 100%
- КПД: 82% (при 12 В, 1.5 А)
- Режим управления: ШИМ с фиксированной частотой
- Защита: тепловая, токовая (два уровня ограничения)
- Рекомендованный дроссель: 68 мкГн / 3 А
- Рекомендованный входной конденсатор: 470 мкФ / 35 В (электролитический)
- Рекомендованный выходной конденсатор: 180 мкФ / 35 В (электролитический)
- Диод обратного хода: 1N5820 (Шоттки)
- Корпус: SOP-8, 8 выводов
- Монтаж: поверхностный (SMD)
Где применяется
- Питание микроконтроллеров и датчиков: получение стабильных 5 В из более высокого напряжения бортовой или промышленной сети
- Промышленная автоматика: понижение напряжения в шкафах управления и на платах контроллеров
- Бытовая и портативная электроника: локальное понижающее преобразование при ограниченном месте на плате
- Модули и адаптеры питания: замена линейных стабилизаторов там, где важен более высокий КПД
