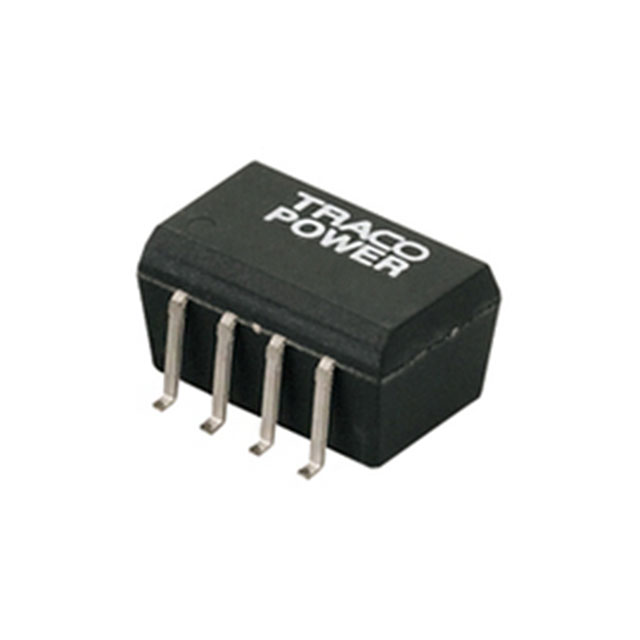

Преобразователь Traco Power TSM0512S относится к серии TSM и выпускается как DC/DC модуль для монтажа на печатную плату. Вход рассчитан на номинальные 5 В, выход даёт 12 В при токе до 84 мА, что соответствует мощности 1 Вт. Один такой модуль заменяет отдельный повышающий каскад на плате и поставляется в готовом корпусе.
Допустимое входное напряжение лежит в пределах от 4.5 до 5.5 В. Модуль подходит там, где основная шина питания — 5 В, а отдельному узлу нужны 12 В. Нагрузку подбирают так, чтобы суммарное потребление этого узла не превышало 84 мА. При превышении этого тока выходное напряжение выходит за заданные границы.
Корпус — SMD8, это вариант для моделей с одним выходом; двухвыходные модели серии выпускаются в SMD10. Размер модуля — 12.7 x 8 x 6.8 мм. Диапазон рабочих температур — от -40°C до 85°C. Для оборудования, где корпус нагревается выше 85°C, модуль не подходит, и это нужно проверить при проектировании.
В исходных данных нет сведений об изоляции, КПД и пульсациях выходного напряжения. Эти параметры специалисты компании сверяют по документации Traco Power, если от них зависит работа конкретной схемы.
Основные характеристики
Серия TSM. Вход 5 В (4.5–5.5 В), выход 12 В, ток до 84 мА, мощность 1 Вт. Корпус SMD8, 12.7 x 8 x 6.8 мм. Температура от -40°C до 85°C.
Где применяется
- Узлы с повышенным питанием: получение 12 В на плате, где основная шина имеет 5 В.
- Измерительные цепи: питание датчиков и усилителей небольшой мощности.
- Автоматизированный монтаж: модуль в корпусе SMD8 ставится вместе с остальными компонентами.
- Ремонт и замена: восстановление плат, где TSM0512S уже заложен в конструкцию.
