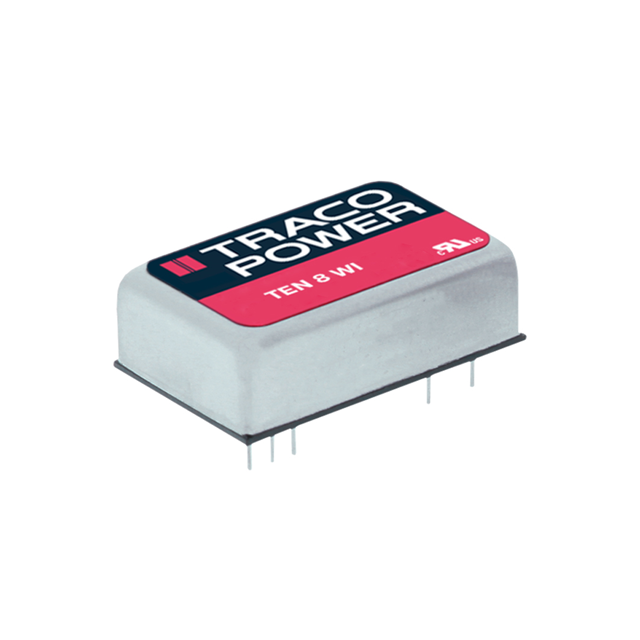

Преобразователь DC/DC Traco Power TEN8-2412WI — изолированный модуль для установки на печатную плату, который преобразует входное постоянное напряжение 9–36 В (номинальное 24 В) в стабилизированные 12 В. Выходной ток составляет 0,666 А, выходная мощность — 8 Вт. Модуль относится к серии TEN 8WI с соотношением входного диапазона 4:1, то есть рассчитан на широкий разброс питающего напряжения.
Конструкция модуля: корпус из никелированной меди, основание из непроводящего стеклотекстолита FR4, внутренний объём залит эпоксидным компаундом класса горючести UL94 V-0. Габариты — 31,8 × 20,3 × 10,2 мм, масса 18 г. Выводов девять, диаметр штыря 0,5 мм; в характеристиках корпус указан как DIP-24, но фактически установлено девять выводов: вход, выход и управляющий вывод дистанционного включения. Монтаж выводной, в отверстия платы.
Электрические параметры: точность установки выходного напряжения ±1 %, изменение при вариации входного напряжения — не более 0,2 %, при изменении нагрузки — не более 0,5 %. Ток холостого хода на входе типовой 25 мА, при полной нагрузке — 410 мА. Отклик на скачок нагрузки на 25 % занимает около 250 мкс. Допустимая ёмкостная нагрузка — 288 мкФ. Предусмотрены защита от короткого замыкания с автоматическим восстановлением, ограничение при перегрузке на уровне около 150 % от максимального тока и защита от перенапряжения на выходе на уровне 15 В.
Управление включением выполняется выводом Remote On/Off: напряжение 3–12 В или обрыв цепи включает модуль, напряжение 0–1,2 В или замыкание на минусовой вывод выключает его, ток в выключенном состоянии — 2,5 мА. Время запуска при подаче питания — около 450 мс, по сигналу дистанционного включения — около 5 мс. Гальваническая изоляция выдерживает 1,5 кВ постоянного напряжения, ёмкость изоляции — не более 1500 пФ. Для соответствия классу A по кондуктивным помехам (EN 55022) нужны внешние компоненты.
Основные характеристики
- Входное напряжение: 9–36 В постоянного тока, номинальное 24 В
- Выходное напряжение: 12 В, один выход
- Выходной ток и мощность: 0,666 А, 8 Вт
- Точность установки напряжения: ±1 %
- Изоляция вход-выход: 1,5 кВ постоянного тока
- Рабочая температура: от −40 до +85 °C
- Температура хранения: от −55 до +125 °C
- Наработка на отказ: 2,8 млн часов (MIL-HDBK-217F, +25 °C)
- Габариты и масса: 31,8 × 20,3 × 10,2 мм, 18 г
- Влажность: 5–95 % без конденсации
Где применяется
- Промышленная автоматика: питание плат и датчиков 12 В от шины 24 В с развязкой цепей.
- Оборудование информационных технологий: узлы, где нужна изоляция между входной и выходной частью.
- Транспортная электроника: бортовые сети с большим разбросом напряжения; в документации приведены ссылки на стандарты EN 61373 и EN 45545-2.
- Измерительные системы: питание аналоговых цепей с гальванической развязкой.
