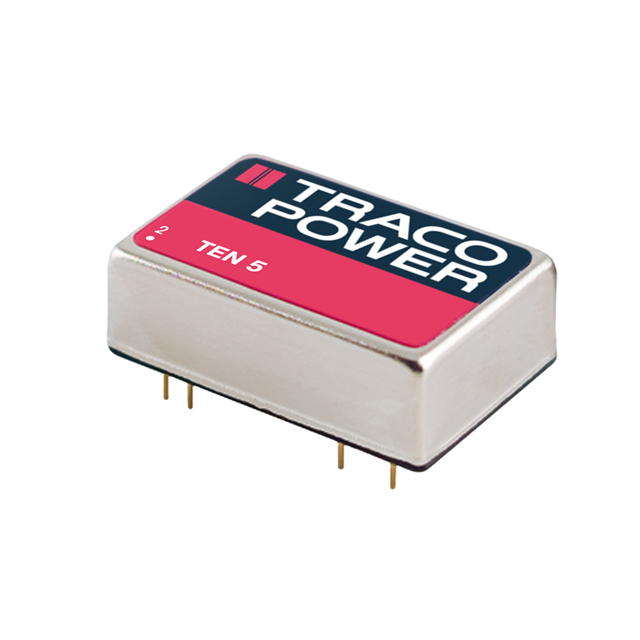

Преобразователь DC/DC Traco Power TEN5-1223 — модуль питания для монтажа на печатную плату, преобразующий нестабилизированное входное напряжение 12 В в двуполярное выходное ±15 В. Каждый из двух каналов отдаёт ток до 0.2 А, суммарная выходная мощность составляет 6 Вт. Диапазон входного напряжения расширен до 9–18 В, что позволяет использовать модуль при просадках и колебаниях шины питания без потери работоспособности.
Выход защищён ограничением тока свыше 120% от номинального по схеме foldback, а короткое замыкание на выходе преобразователь переносит неограниченно долго с автоматическим восстановлением после снятия неисправности. При снижении входного напряжения до 8 В и ниже срабатывает защита от пониженного напряжения, отключающая преобразование до восстановления нормального уровня питания. Отдельно предусмотрена защита от переполюсовки входа током до 1 А.
Гальваническая развязка между входом и выходом выдерживает напряжение изоляции 1500 В постоянного тока при ёмкости изоляции около 380 пФ, что достаточно для разделения силовых и сигнальных цепей в промышленной аппаратуре. Корпус выполнен из стали в виде 24-контактного металлического DIP, компаунд заливки — эпоксидный состав с классом огнестойкости UL 94 V-0. Такое исполнение обеспечивает механическую защиту платы преобразователя и экранирование от внешних помех.
Модуль рассчитан на работу в диапазоне температур от -40°C до +85°C при максимальной температуре корпуса +90°C и относительной влажности до 95%. Заявленная наработка на отказ превышает 1 млн часов, точность установки выходного напряжения — 1%, а пульсации и шум на выходе не превышают 75 мВ пик-пик при типовом значении 50 мВ пик-пик. Время запуска после подачи питания — порядка 10 мс, потребление при отсутствии нагрузки — около 30 мА.
Основные характеристики
- Входное напряжение: номинал 12 В, диапазон 9–18 В
- Выходное напряжение: ±15 В
- Максимальный выходной ток: ±200 мА
- Выходная мощность: 6 Вт
- Точность установки напряжения: 1%
- Пульсации и шум: 50 мВ typ / 75 мВ max пик-пик
- Напряжение изоляции: 1500 В DC
- Ёмкость изоляции: 380 пФ typ
- Защита от короткого замыкания: неограниченная по времени, с автовосстановлением
- Ограничение выходного тока: свыше 120% от номинала, foldback
- Защита от пониженного напряжения: отключение при 8 В и ниже
- Рабочая температура: от -40°C до +85°C
- Максимальная температура корпуса: +90°C
- Наработка на отказ (MTBF): более 1 млн часов
- Корпус: 24-контактный металлический DIP
- Вес: 16.9 г
Где применяется
- Аналоговые измерительные тракты: питание операционных усилителей и прецизионных схем, которым нужны симметричные ±15 В
- Промышленная автоматика: локальное преобразование напряжения на платах контроллеров и модулей ввода-вывода
- Встраиваемые системы питания: замена линейных стабилизаторов там, где важны компактность и защита от КЗ
- Телекоммуникационное оборудование: развязанное питание сигнальных цепей в условиях сетевых помех
