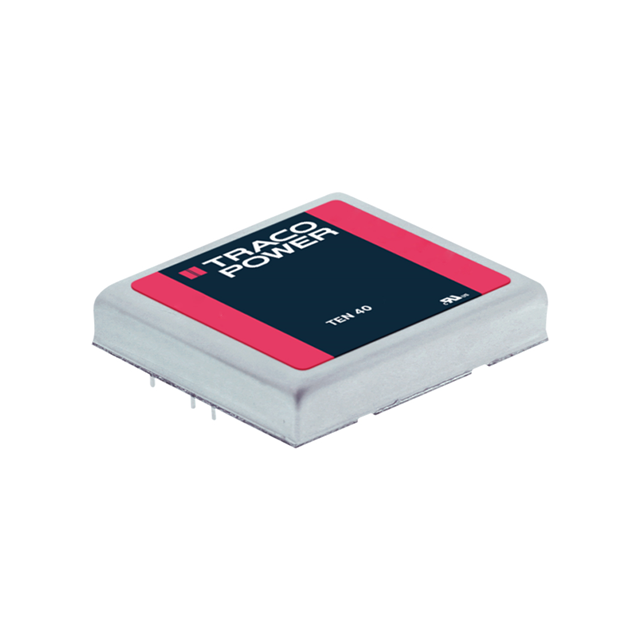

Преобразователь DC/DC Traco Power TEN40-2412 — изолированный преобразователь постоянного напряжения для монтажа на печатную плату. Он принимает 18–36 В, номинально 24 В, и выдаёт стабилизированные 12 В с током до 3,3 А. Выходная мощность — 40 Вт. Преобразователь относится к серии TEN 40 и выпускается в корпусе 2 × 2 дюйма.
Размеры корпуса — 51 × 51 × 10 мм, масса — 65 г, выводов девять, монтаж выводной. Вход и выход разделены изоляцией 1500 В постоянного тока в течение 60 секунд. Сопротивление изоляции — более 1000 МОм. Выходное напряжение можно подстроить на ±10 %. Предусмотрено дистанционное включение и выключение, в выключенном состоянии входной ток не более 2,5 мА.
Преобразование идёт на фиксированной частоте около 300 кГц. Защита от перенапряжения на выходе срабатывает на уровне 15 В. Реакция на скачок нагрузки на 25 % занимает около 300 мкс. Температурный коэффициент выходного напряжения — не более ±0,02 %/К. Наработка на отказ превышает 920 000 часов по MIL-HDBK-217F при 25 °C.
Рабочий диапазон температуры — от −40 до +75 °C, хранение допускается от −55 до +125 °C. Влажность — до 95 % без конденсации. Помехи на входе соответствуют уровню A по EN 55022 и FCC часть 15 при внешнем конденсаторе. Устойчивость к электростатическому разряду, быстрым переходным процессам и выбросам нормируется по EN 61000-4 с критерием качества B. Температура пайки — не выше 265 °C в течение 10 секунд.
Основные характеристики
Вход 18–36 В, выход 12 В / 3,3 А / 40 Вт, изоляция 1500 В постоянного тока, корпус 2 × 2 дюйма, температура от −40 до +75 °C.
Где применяется
- Промышленная автоматика: питание узлов 12 В от шины 24 В.
- Встраиваемые системы питания: изолированная ступень на печатной плате.
- Блоки с раздельными цепями: гальваническая развязка силовой и управляющей частей.
- Оборудование с настройкой напряжения: подстройка выхода в пределах ±10 %.
