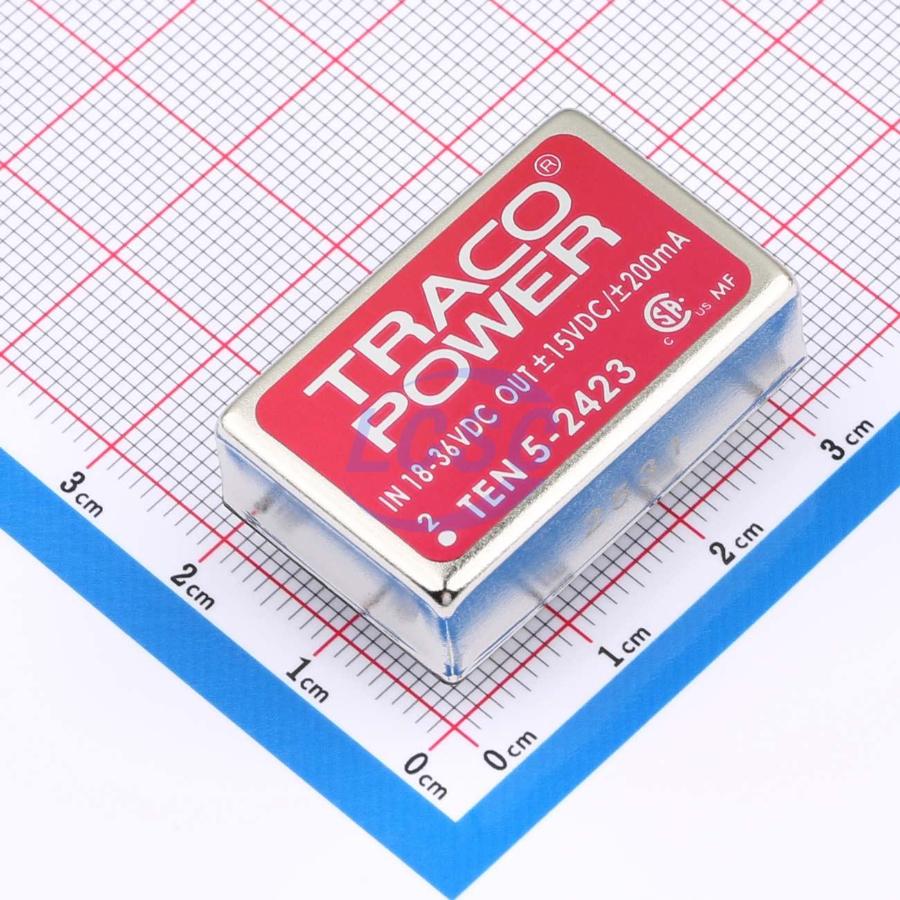

Преобразователь DC/DC Traco Power TEN 5-2423 относится к серии TEN 5 и преобразует напряжение 24 В в два симметричных выходных напряжения: +15 В и −15 В. Допустимый входной диапазон — от 18 до 36 В, ток каждого выхода — до 200 мА, суммарная выходная мощность — до 6 Вт.
Модуль заключён в металлический корпус размером 45,2 × 20,3 × 10,2 мм и массой 16,9 г. Монтаж выводной, используются 8 выводов с шагом 2,54 мм. Выходные напряжения фиксированные, температурный коэффициент — ±0,02 % на градус, типовая частота переключения — 300 кГц.
Вход и выход разделены гальванически: напряжение изоляции — 1500 В постоянного тока в течение 60 секунд, сопротивление изоляции — более 1000 МОм при 500 В. Рабочий диапазон температур — от −40 до +85 °C; начиная с 70 °C нагрузку приходится снижать на 3,3 % на каждый градус. Хранить модуль можно при температуре от −50 до +125 °C.
Производитель указывает наработку на отказ свыше миллиона часов и соответствие требованиям REACH. Пределы определяются током 200 мА на канал и входным окном 18–36 В.
Оценка наработки на отказ выполнена по методике MIL-HDBK-217 F при температуре +25 °C в наземных условиях без жёстких воздействий. Соотношение входного диапазона 2:1 означает, что верхняя граница входа вдвое выше нижней.
Основные характеристики
Выход ±15 В по 200 мА, вход 18–36 В, металлический корпус, изоляция 1500 В постоянного тока.
Где применяется
- Измерительные и аналоговые схемы: источник симметричного напряжения ±15 В на плате.
- Системы с питанием 24 В: вход рассчитан на номинальные 24 В и допускает колебания в пределах 18–36 В.
- Информационное оборудование: область применения, указанная производителем.
- Узлы с гальванической развязкой: изоляция 1500 В между входом и нагрузкой.
