Texas Instruments TPS51206DSQR — преобразователь для формирования напряжения терминирования и опорного напряжения памяти DDR. Он поддерживает DDR2, DDR3, DDR3L и DDR4. Микросхема создаёт на шине напряжение VTT и отдельное опорное напряжение VTTREF, которое равно половине напряжения питания памяти VDDQ с точностью ±1 %.
Выходное напряжение VTT регулируется в пределах от 0,5 до 0,9 В с точностью ±20 мВ. Выходной ток — до 2 А пикового тока как отдаваемого, так и поглощаемого, что нужно для терминирования линий, где ток течёт в обе стороны. Опорный выход VTTREF рассчитан на 10 мА. Питание микросхемы — от 3,1 до 6,5 В, а вход линейного регулятора принимает напряжение от VTT плюс 0,4 В до 3,5 В.
К выходным конденсаторам предъявляются требования производителя: на VTT — не менее 10 мкФ керамических, на VTTREF — от 0,22 до 1 мкФ. При других номиналах устойчивость регулятора не гарантируется, поэтому плату стоит проектировать по рекомендациям из документации.

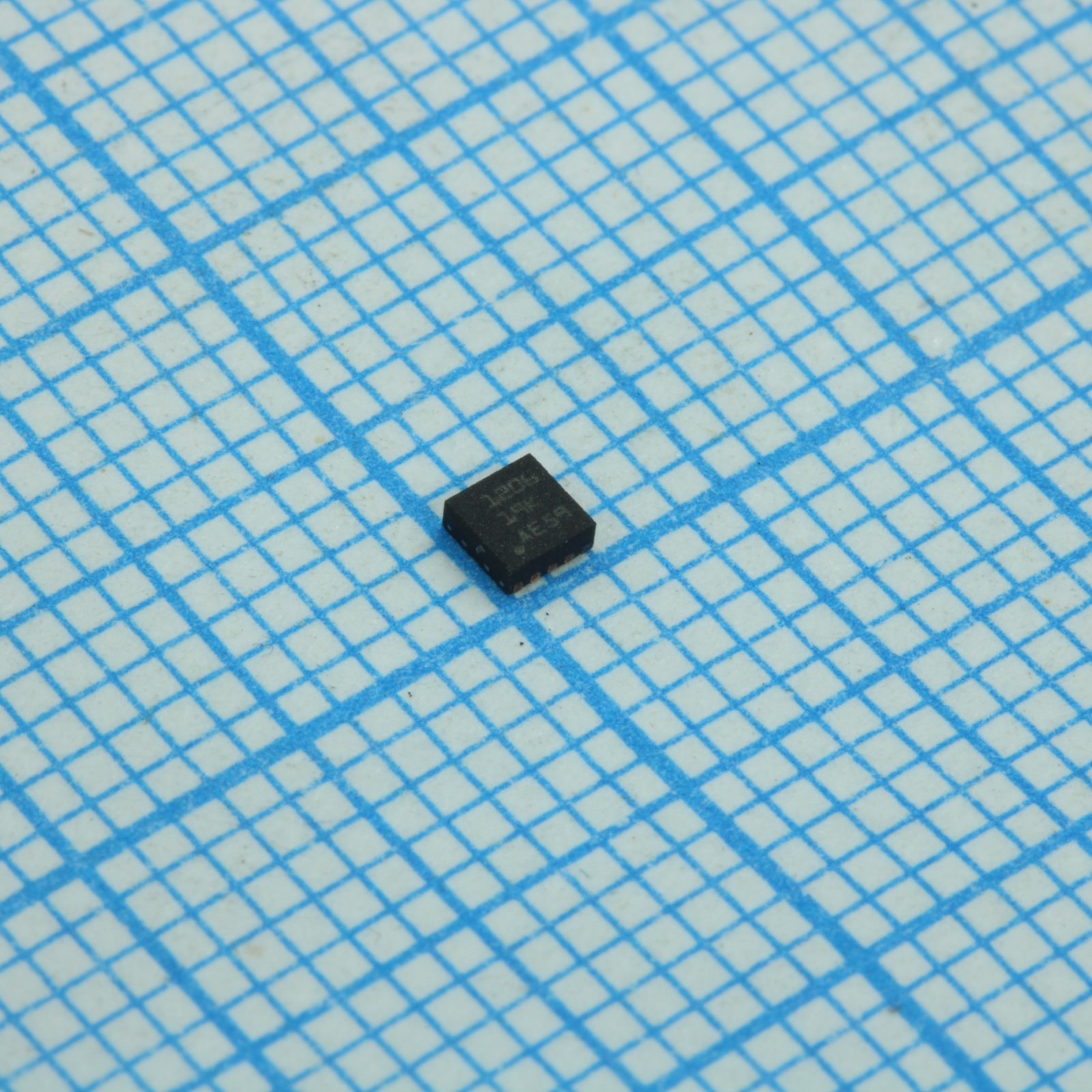

Корпус — 10-выводный SON размером 2 × 2 мм, монтаж поверхностный. Рабочие температуры — от −40 до 105 °C, максимальная температура перехода — 150 °C. Класс чувствительности к влаге — MSL 2. Миниатюрный корпус даёт выигрыш по площади, но тепло отводится только через плату, поэтому токи, близкие к пиковым, следует закладывать в тепловой расчёт.
Основные характеристики
Для DDR2, DDR3, DDR3L, DDR4. VTT 0,5–0,9 В, ток до 2 А, питание 3,1–6,5 В. Корпус 10-SON (2 × 2 мм).
Где применяется
- Материнские платы и модули: терминирование шины памяти DDR3 и DDR4.
- Встраиваемые вычислительные платы: компактное питание памяти, где мало места.
- Сетевое и телекоммуникационное оборудование: узлы памяти с питанием от шин 3,3 и 5 В.
- Ремонт электроники: замена вышедших из строя регуляторов терминирования.
