Преобразователь DC/DC Texas Instruments TLV62569DBVR — понижающий синхронный импульсный регулятор с регулируемым выходом на один канал. В заводском описании позиция названа линейным регулятором, но по данным документации это именно импульсный преобразователь с силовыми ключами внутри корпуса. Для работы ему нужны внешняя катушка индуктивности и конденсаторы на входе и выходе.
Вход рассчитан на напряжение от 2,5 до 5,5 В. Выходное напряжение настраивается делителем обратной связи в диапазоне от 0,6 до 5,5 В и не может превышать входное. Максимальный выходной ток — 2 А, частота преобразования — 1,5 МГц, КПД по данным производителя достигает 95 %. Сопротивление открытых ключей: 100 мОм у верхнего и 60 мОм у нижнего, именно оно определяет потери проводимости при токах около предела.
Типовая обвязка, указанная в документации: катушка 2,2 мкГн, входной конденсатор 4,7 мкФ, выходной конденсатор 10 мкФ. В делителе обратной связи приведены резисторы 493 кОм сверху и 100 кОм снизу. В микросхеме предусмотрены защита от перегрузки по току, тепловое отключение и выход сигнала о готовности питания. Рабочий диапазон температур — от -40 до +125 °C.

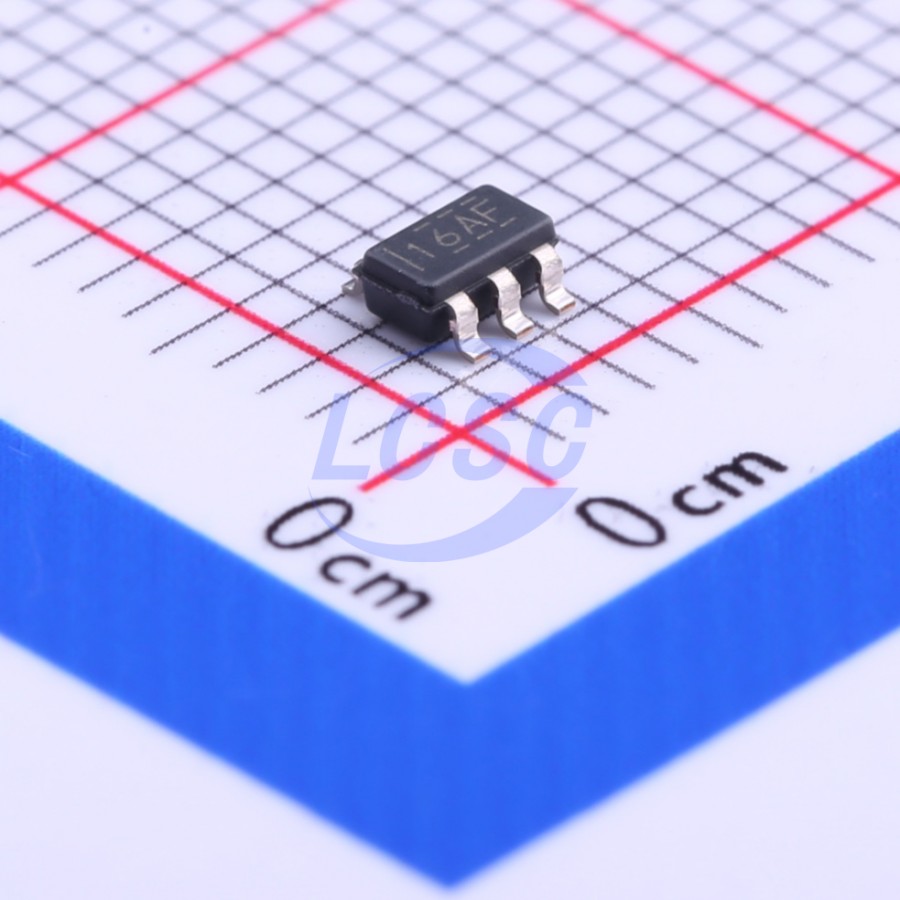

Корпус SOT-23-5 размером 2,90 × 2,80 мм имеет пять выводов и предназначен для поверхностного монтажа, что позволяет разместить преобразователь рядом с нагрузкой на плотной плате. Уровень чувствительности к влаге — MSL 1, то есть ограничений по времени выдержки на воздухе перед пайкой нет. Позиция соответствует RoHS. Верхняя граница входного напряжения 5,5 В означает, что питание от шины выше этого значения без предварительного понижения не подходит.
Основные характеристики
Понижающий синхронный преобразователь: вход 2,5–5,5 В, выход от 0,6 до 5,5 В, ток до 2 А, частота 1,5 МГц. Корпус SOT-23-5 для поверхностного монтажа.
Где применяется
- Питание процессорных и логических узлов: получение пониженных напряжений от шины 5 В или от одного литий-ионного элемента.
- Локальные источники на плате: питание нагрузки до 2 А рядом с потребителем, без длинных линий с большим током.
- Компактные устройства: корпус 2,90 × 2,80 мм подходит там, где мало места под источник питания.
- Схемы с контролем питания: сигнал о готовности питания можно использовать для упорядочения запуска нескольких узлов.
