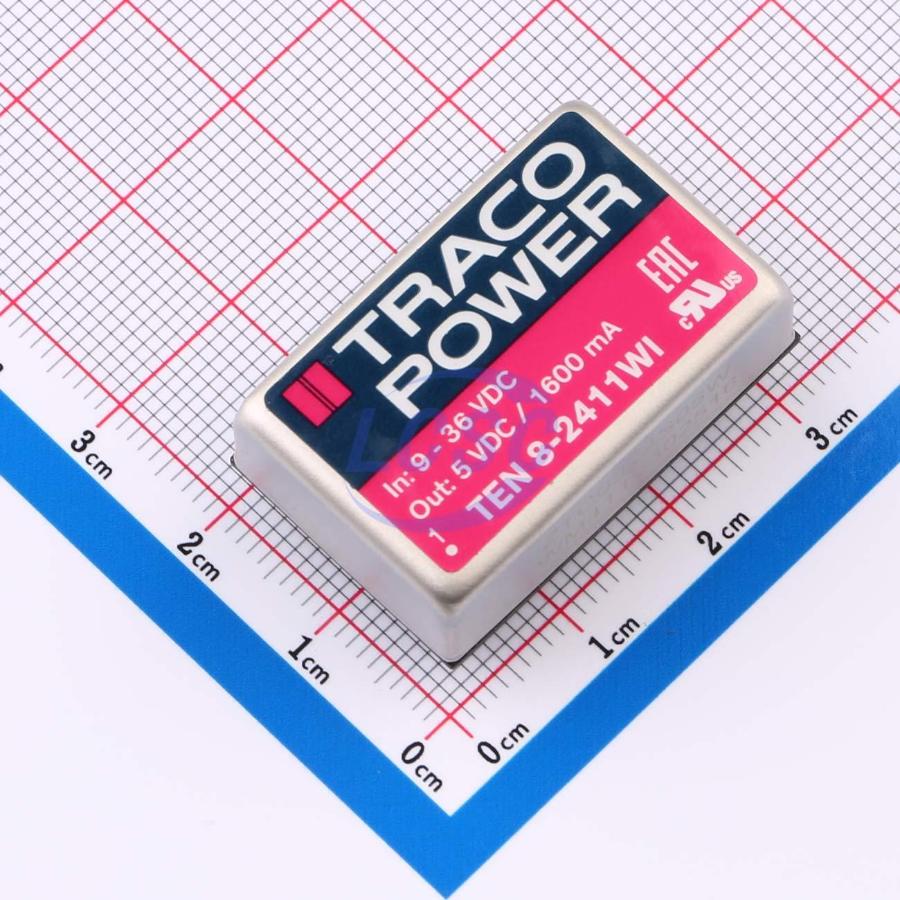

Преобразователь DC/DC TEN TEN-8-2411WI — изолированный модуль питания для монтажа в отверстия печатной платы, выполненный в корпусе 9-Pin PDIP. Модуль преобразует нестабилизированное постоянное напряжение из диапазона 9-36 В (номинал 24 В) в стабилизированные 5 В с током нагрузки до 1.6 А и выходной мощностью до 8 Вт. Широкий диапазон входного напряжения с коэффициентом 4:1 позволяет использовать его на бортовых линиях 24 В с заметными просадками и всплесками.
Точность установки выходного напряжения — ±1%, отклонение при изменении входного напряжения не превышает 0.2%, при изменении нагрузки — 0.5%. Время выхода на режим при подаче питания — 450 мс, время реакции переходного процесса — 250 мкс. Модуль допускает работу на ёмкостную нагрузку до 1330 мкФ. Отдельный вывод дистанционного включения/выключения переводит преобразователь в рабочий режим при напряжении 3.0-12 В или разрыве цепи и отключает его при напряжении 0-1.2 В или замыкании вывода; включение по этому входу занимает около 5 мс, ток потребления в выключенном состоянии — 2.5 мА.
Гальваническая развязка вход/выход выполнена с ёмкостью изоляции не более 1500 пФ. Защита от короткого замыкания на выходе действует неограниченно по времени с автоматическим восстановлением после снятия перегрузки, отдельно предусмотрено отключение при понижении входного напряжения ниже 8 В. По устойчивости к электромагнитным помехам модуль соответствует классу A стандарта EN 55022, а по импульсным помехам выдерживает быстрый переходной всплеск ±2 кВ.
Корпус модуля — из меди с никелевым покрытием, основание — из непроводящего стеклотекстолита FR4, внутренний объём залит эпоксидным компаундом класса горючести UL94 V-0. Диапазон рабочих температур — от −40 до +85°C, хранения — от −55 до +125°C, допустимая влажность — 5-95% без конденсации. Тепловое сопротивление корпус-среда при естественной конвекции — 18.2°C/Вт, с установленным радиатором — 15.8°C/Вт. Масса модуля — 18 г. Наработка на отказ по расчёту — 2.8 млн часов, конструкция выдерживает термоудар и вибрацию по EN 61373 и MIL-STD-810F.
Основные характеристики
- Диапазон входного напряжения: 9-36 В DC
- Выходное напряжение: 5 В
- Выходной ток: 1.6 А
- Выходная мощность: 8 Вт
- Точность установки напряжения: ±1%
- Регулировка при изменении входа/нагрузки: 0.2% / 0.5%
- Дистанционное вкл/выкл: вкл 3.0-12 В или обрыв, выкл 0-1.2 В или КЗ
- Ёмкость изоляции: не более 1500 пФ
- Защита от КЗ: неограниченная по времени, с автовосстановлением
- Диапазон рабочих температур: −40…+85°C
- Корпус: 9-Pin PDIP, медь с никелевым покрытием, заливка эпоксидным компаундом
- Масса: 18 г
- Наработка на отказ: 2.8 млн часов
Где применяется
- Промышленная автоматика: питание узлов с шиной 24 В при нестабильном напряжении на входе
- Телекоммуникационное оборудование: развязанный источник 5 В для плат обработки сигналов
- Транспортные и бортовые системы: устойчивость к вибрации и термоудару по EN 61373 и MIL-STD-810F допускает установку на подвижных объектах
- Устройства с батарейным резервом: управление режимом работы через вход дистанционного включения/выключения
