DC-DC преобразователь STMicroelectronics ST1S14PHR — понижающий импульсный преобразователь на 3 А с высоким входным напряжением: от 5,5 до 48 В. Выход один, напряжение регулируемое, нижний предел — 1,22 В, что совпадает с опорным напряжением микросхемы. Типовая частота переключения — 850 кГц.
Преобразователь работает в режиме управления по току, компенсация встроена в микросхему, мягкий пуск реализован внутри. Ограничение тока — импульсное, по каждому циклу. Выход сигнала исправности питания выполнен с открытым коллектором. Сопротивление открытого канала силового ключа — типово 200 мОм, не более 250 мОм. Максимальный ток покоя — 2 мА.

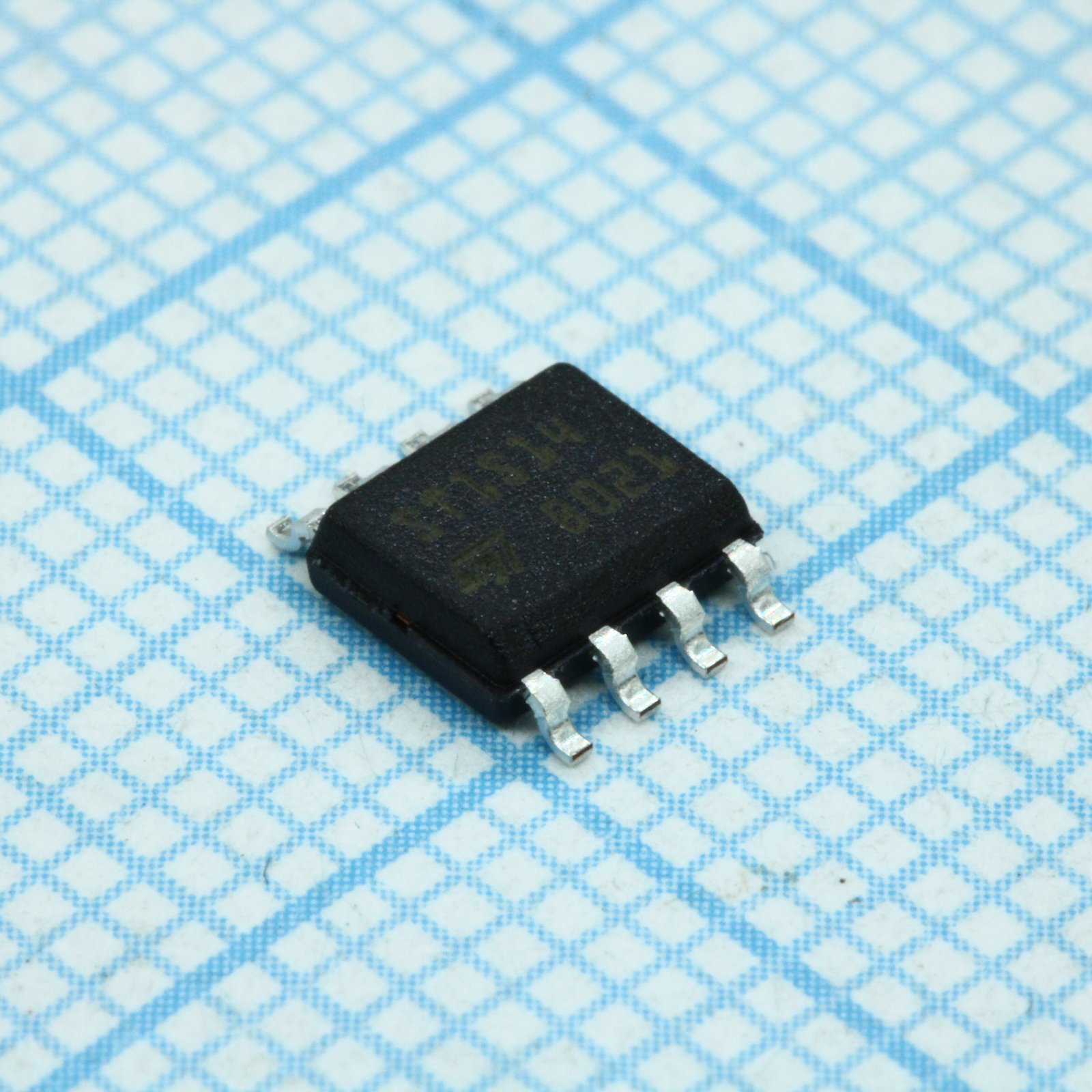

Корпус HSOP8 с теплоотводящей площадкой предназначен для поверхностного монтажа. Тепловое сопротивление переход–среда — 40 °C/Вт, но реальный нагрев зависит от разводки платы и площади меди под корпусом. Температура работы — от −40 до 150 °C. Есть защита по температуре и по току. Производитель подтверждает соответствие требованиям RoHS, партию можно отследить по коду даты и номеру лота.
От соседней позиции ST1S10PHR эта микросхема отличается значительно более широким входом: у неё нижняя граница 5,5 В, а верхняя 48 В. Поэтому она не подходит для питания от источников ниже 5,5 В. Ток выхода ограничен 3 А, и при большей нагрузке потребуется другой преобразователь.
Основные характеристики
Понижающий преобразователь, вход 5,5–48 В, выход от 1,22 В, ток до 3 А, частота 850 кГц, корпус HSOP8.
Где применяется
- Питание от шин повышенного напряжения: вход допускается до 48 В.
- Платы с контролем питания: выход сигнала исправности с открытым коллектором.
- Нагрузки до 3 А: преобразование к низковольтным цепям.
- Аппаратура с широким температурным диапазоном: работа от −40 до 150 °C.
