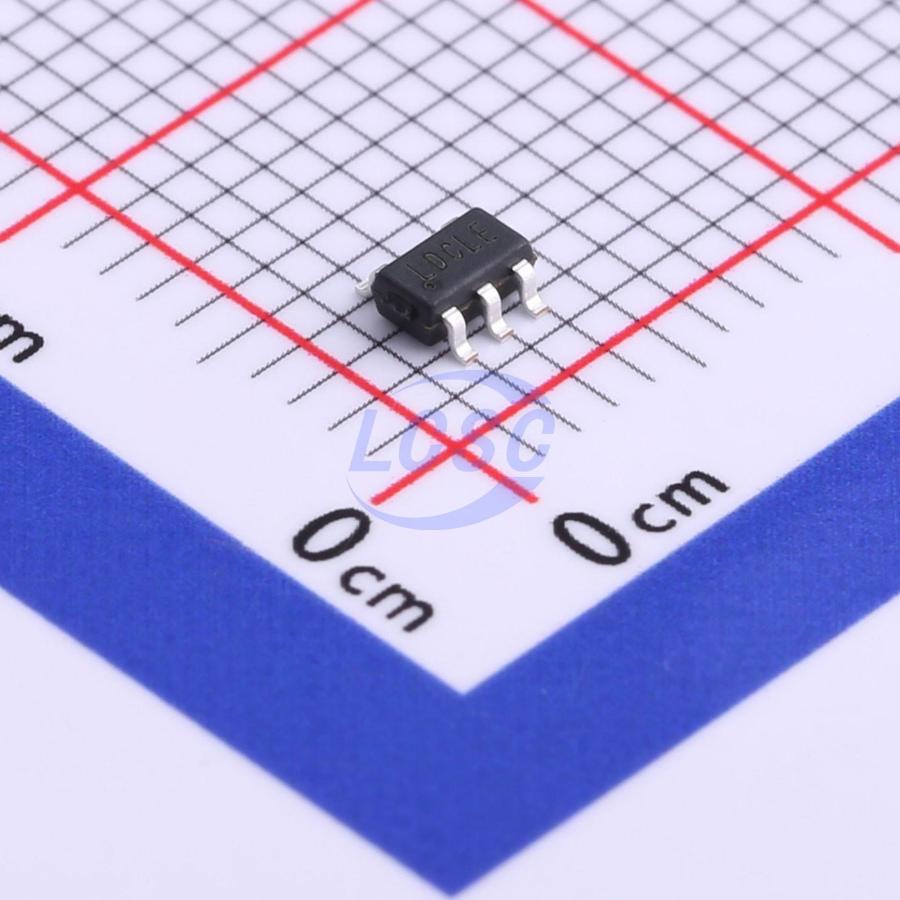

Преобразователь DC/DC Silergy SY8088AAC — компактный синхронный понижающий стабилизатор с выходным током до 1 А. Он работает при входном напряжении 2,5–5,5 В, поэтому подходит для питания от одноэлементной литиевой батареи или от шины 5 В. Выходное напряжение регулируемое. Корпус SOT-23-5 рассчитан на поверхностный монтаж.
Выходное напряжение задаётся внешним делителем по формуле VOUT = 0,6 × (1 + R1/R2). Рекомендуемая индуктивность дросселя — 2,2 мкГн, частота переключения — 1,5 МГц. Для устойчивости петли обратной связи при необходимости ставится конденсатор от 10 до 47 пФ. Сопротивление открытых ключей: 260 мОм у верхнего и 170 мОм у нижнего.
Ток покоя типично равен 40 мкА, ток в режиме отключения — 0,1 мкА типично и не более 1 мкА. Порог включения по входу EN при нарастании составляет 1,5 В, при спаде — 0,4 В. Блокировка по недостаточному входному напряжению срабатывает на уровне 2,5 В с гистерезисом 0,1 В, поэтому ниже этого напряжения питания преобразователь не запускается.
Диапазон температур перехода — от −40 до 125 °C, тепловое сопротивление переход–среда — 170 °C/Вт, переход–корпус — 130 °C/Вт, допустимая рассеиваемая мощность — 0,6 Вт при температуре среды 25 °C. Эти значения ограничивают ток нагрузки в малом корпусе при повышенной температуре.
Основные характеристики
Вход 2,5–5,5 В, выход регулируемый до 1 А, частота 1,5 МГц, ток покоя 40 мкА, корпус SOT-23-5.
Где применяется
- Портативные устройства: питание от литиевого элемента с малым током покоя.
- Понижение с шины 5 В: получение 3,3 В и ниже при токе до 1 А.
- Платы с малой площадью: стабилизатор в корпусе SOT-23-5 и малогабаритный дроссель.
- Бытовая электроника: питание модулей и интерфейсных узлов.
