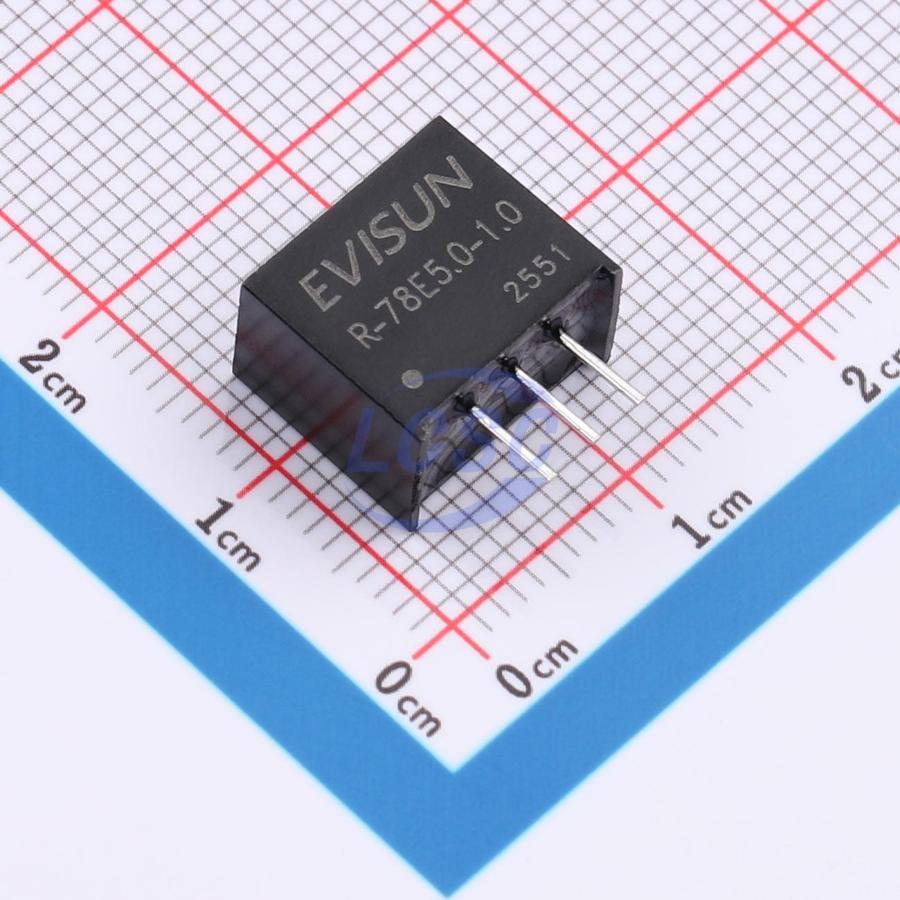

Преобразователь DC/DC RECOM R-78E5.0-1.0 — модуль питания без гальванической развязки серии R-78 E-1.0, выполненный в виде готового узла для монтажа в отверстия в корпусе SIP3 с тремя выводами. Модуль принимает на входе постоянное напряжение от 8 до 28 В и формирует на выходе стабилизированные 5 В при токе нагрузки до 1 А, отдавая в нагрузку до 5 Вт мощности.
Внутри модуля применена импульсная схема преобразования с рабочей частотой 330 кГц вместо линейного стабилизатора, за счёт этого КПД остаётся в пределах 85-93% даже при заметной разнице между входным и выходным напряжением: 85% при максимальном входном напряжении и 93% при минимальном. Такое построение позволяет использовать модуль как замену линейному стабилизатору в посадочном месте SIP3 там, где важно снизить тепловыделение и собственное потребление.
Точность выходного напряжения — ±3,0% типовая и не хуже ±5,0% в худшем случае, регулировка по входному напряжению не превышает ±1,0%, а по нагрузке — ±1,5%. Пульсации и шум на выходе ограничены уровнем 120 мВ (размах). Модуль допускает ёмкостную нагрузку на выходе до 220 мкФ и защищён от короткого замыкания на выходе непрерывно, с автоматическим восстановлением работы после снятия неисправности.
Корпус модуля залит силиконовым компаундом класса огнестойкости UL94 V-0 и выполнен из непроводящего чёрного пластика того же класса, что обеспечивает работу в диапазоне температур от -40 до +85°C и при влажности до 95% без конденсации. Наработка на отказ при температуре 25°C составляет 3875×10³ часов, при 60°C — 2088×10³ часов. Модуль сертифицирован по IEC60950-1, EN60950-1 и имеет сертификат соответствия EAC TP TC 004/2011.
Основные характеристики
- Входное напряжение: 8...28 В
- Выходное напряжение: 5,0 В
- Выходной ток: 1,0 А
- Выходная мощность: 5 Вт
- КПД: 85% при макс. входном напряжении, 93% при мин.
- Точность выходного напряжения: ±3,0% типовая, ±5,0% максимальная
- Регулировка по входу / по нагрузке: ±1,0% / ±1,5%
- Пульсации и шум: 120 мВ (размах)
- Максимальная ёмкостная нагрузка: 220 мкФ
- Ток холостого хода: 1,5 мА
- Рабочая частота преобразования: 330 кГц
- Корпус: SIP3, монтаж в отверстия, 3 вывода
- Размеры: 11,6 × 8,5 × 10,4 мм
- Вес: 2 г
- Рабочая температура: -40...+85°C
- Температура хранения: -55...+125°C
- Наработка на отказ при 25°C: 3875×10³ часов
Где применяется
- Замена линейных стабилизаторов: понижение напряжения 12 или 24 В шины до 5 В с меньшим тепловыделением
- Промышленная автоматика и КИП: питание датчиков и логических узлов от нестабилизированной шины
- Телекоммуникационное и сетевое оборудование: локальное преобразование питания на плате
- Встраиваемые системы: компактный корпус SIP3 при ограниченном месте на плате
