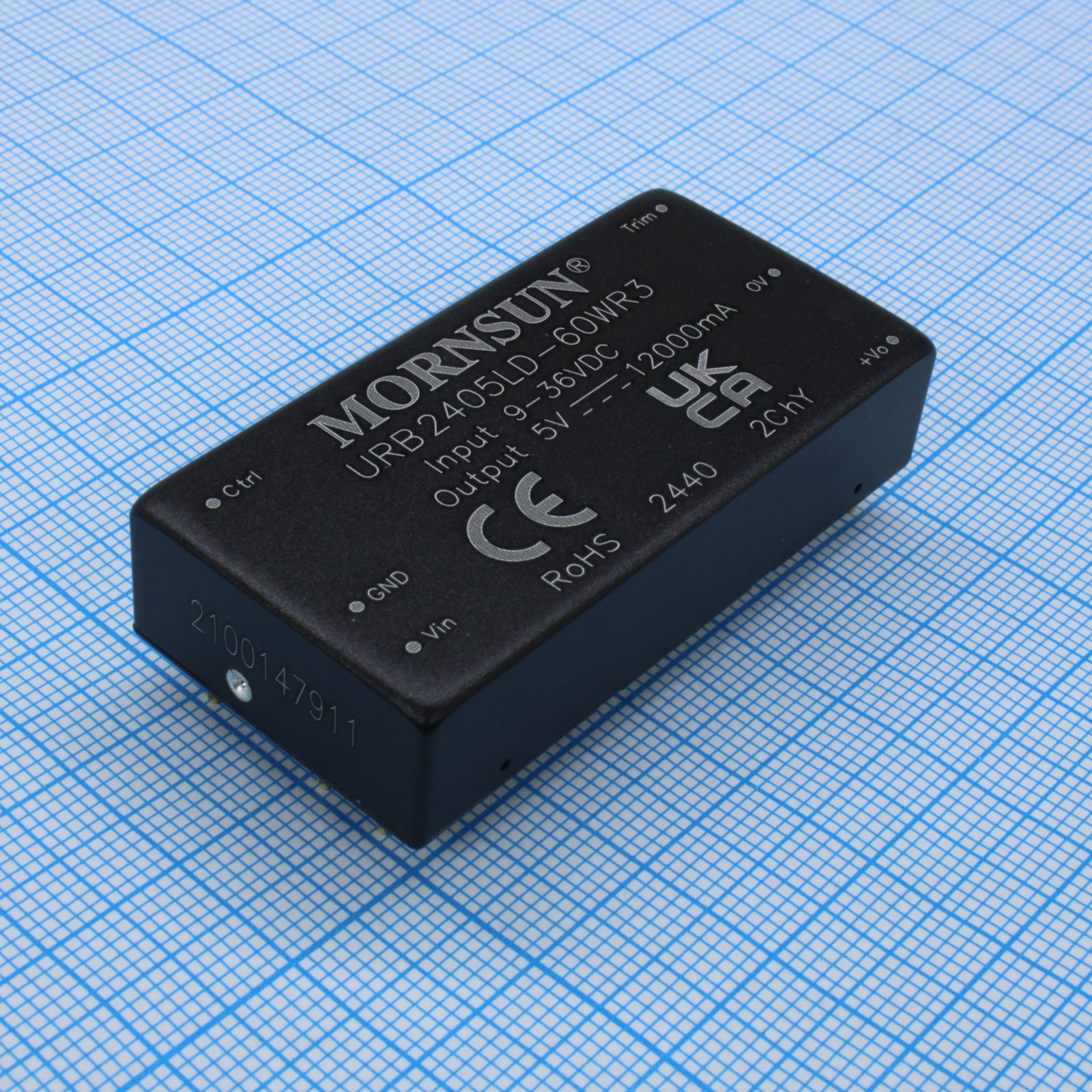

Преобразователь DC/DC Mornsun URB2405LD-60WR3 — изолированный модуль питания для монтажа на печатную плату мощностью 60 Вт. Устройство преобразует нестабилизированное входное напряжение от 9 до 36 В (при номинале 24 В) в стабилизированные 5 В на выходе и способно отдавать в нагрузку ток до 12 А при сохранении гальванической развязки между входной и выходной цепями.
Минимальный ток нагрузки, при котором сохраняется нормируемая точность выходного напряжения, составляет 600 мА. Линейная регулировка держится в пределах ±0.2% в типовом режиме и не превышает ±0.5% в худшем случае, а регулировка при изменении нагрузки — не более ±1%. КПД модуля на номинальном режиме — не менее 90%, что ограничивает тепловыделение при отводе тепла свободной конвекцией без принудительного охлаждения.
Гальваническая развязка между входом и выходом рассчитана на изоляционное напряжение 1500 В постоянного тока, а между входной цепью и корпусом — на 1000 В постоянного тока, при ёмкости изоляции 2200 пФ. На входе установлен П-образный фильтр, снижающий уровень пульсаций и помех, проникающих со стороны первичного питания. Модуль оснащён защитой от короткого замыкания с автоматическим восстановлением после устранения причины, защитой от перегрузки по току на уровне 110–200% от номинала и защитой от превышения напряжения на уровне 110–160%; допустимое импульсное напряжение на входе — до 50 В.
Корпус выполнен из алюминиевого сплава, масса модуля — 41 г. Рабочий диапазон температур — от -40°C до +105°C, диапазон хранения — от -55°C до +125°C, наработка на отказ оценивается производителем в 1 000 000 часов. Модуль допускает подключение ёмкостной нагрузки до 20000 мкФ на выходе и имеет управляющий вывод дистанционного включения: сигнал 3–12 В переводит преобразователь в рабочий режим, а уровень 0–1.2 В отключает выход.
Основные характеристики
- Мощность: 60 Вт
- Входное напряжение: от 9 до 36 В, номинал 24 В
- Выходное напряжение: 5 В
- Выходной ток: до 12 А, минимум 600 мА
- КПД: не менее 90%
- Линейная регулировка: типовая ±0.2%, максимум ±0.5%
- Регулировка при изменении нагрузки: не более ±1%
- Изоляция вход-выход: 1500 В постоянного тока
- Изоляция вход-корпус: 1000 В постоянного тока
- Ёмкость изоляции: 2200 пФ
- Защита от перегрузки по току: 110-200%, самовосстанавливающаяся
- Защита от перенапряжения: 110-160%
- Диапазон рабочих температур: от -40°C до +105°C
- Диапазон температур хранения: от -55°C до +125°C
- Наработка на отказ: 1 000 000 часов
- Материал корпуса: алюминиевый сплав
- Масса: 41 г
Где применяется
- Промышленная автоматика: питание контроллеров и силовых узлов от нестабилизированной бортовой шины 24 В
- Телекоммуникационное оборудование: преобразование напряжения станционного питания для узлов связи
- Системы с дистанционным включением: управление режимом работы модуля по внешнему сигналу
- Оборудование с широким диапазоном температур эксплуатации: установка вне помещений с климат-контролем
