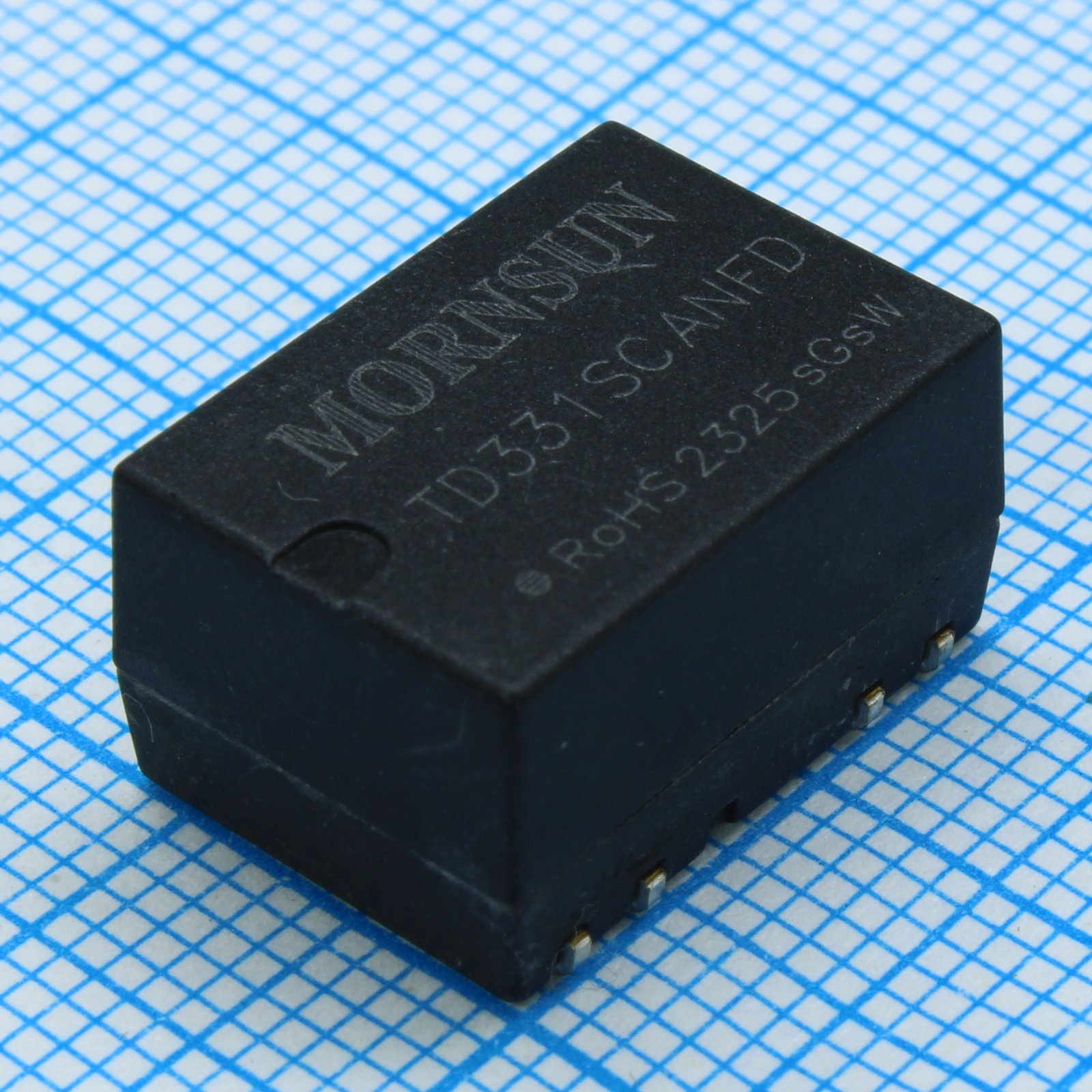

Преобразователь DC/DC Mornsun TD331SCANH — модуль для подключения к CAN-шине с питанием 3,3 В в корпусе SMD12 для поверхностного монтажа. Интерфейс соответствует стандарту ISO 11898-2, выход шины — витая пара. Скорость передачи — от 40 кбит/с до 1 Мбит/с, к шине может быть подключено до 110 узлов.
Напряжение питания лежит в диапазоне от 3,15 до 3,45 В; кратковременно, не более 1 с, допускается 5 В. Статический ток типично равен 18 мА. Логические уровни входа TXD: низкий от 0 до 0,8 В, высокий от 0,7·VCC до VCC; для выхода RXD низкий уровень — от 0 до 0,4 В, высокий — от VCC − 0,4 В до 3,1 В. Ток управления входа TXD — не менее 2 мА, ток выхода RXD — не более 10 мА.
Временные параметры: задержка передатчика типично 55 нс (максимум 130 нс), приёмника — 65 нс (максимум 135 нс), задержка полного цикла — 120 нс типично и 250 нс максимум. Таймаут доминантного состояния — от 0,3 до 12 мс, типично 1 мс. Дифференциальный доминантный уровень — от 1,5 до 3 В, рецессивный — от −0,05 до 0,05 В, сопротивление нагрузки — от 50 до 65 Ом.
Модуль выдерживает на выводах шины ±40 В, кратковременные импульсы — от −150 до +100 В. Сопротивление изоляции — 1000 МОм при 500 В постоянного тока. Рабочий диапазон температур — от −40 до +105 °C. При пайке оплавлением температура не должна превышать 245 °C, время выше 217 °C — не более 60 с. Размеры — 17,00 × 12,14 × 9,45 мм, масса — около 2,8 г; корпус из материала WH9100-F класса UL94 V-0.
Основные характеристики
Питание 3,3 В, интерфейс CAN по ISO 11898-2, 40 кбит/с – 1 Мбит/с. Корпус SMD12, от −40 до +105 °C.
Где применяется
- Промышленные сети CAN: узлы управления и датчики с питанием логики 3,3 В.
- Контроллеры с 3,3 В: прямое подключение уровней TXD и RXD без дополнительных преобразователей.
- Оборудование в жёстких условиях: стойкость выводов шины к ±40 В и импульсам до −150/+100 В.
- Платы с поверхностным монтажом: пайка оплавлением в автоматической линии.
