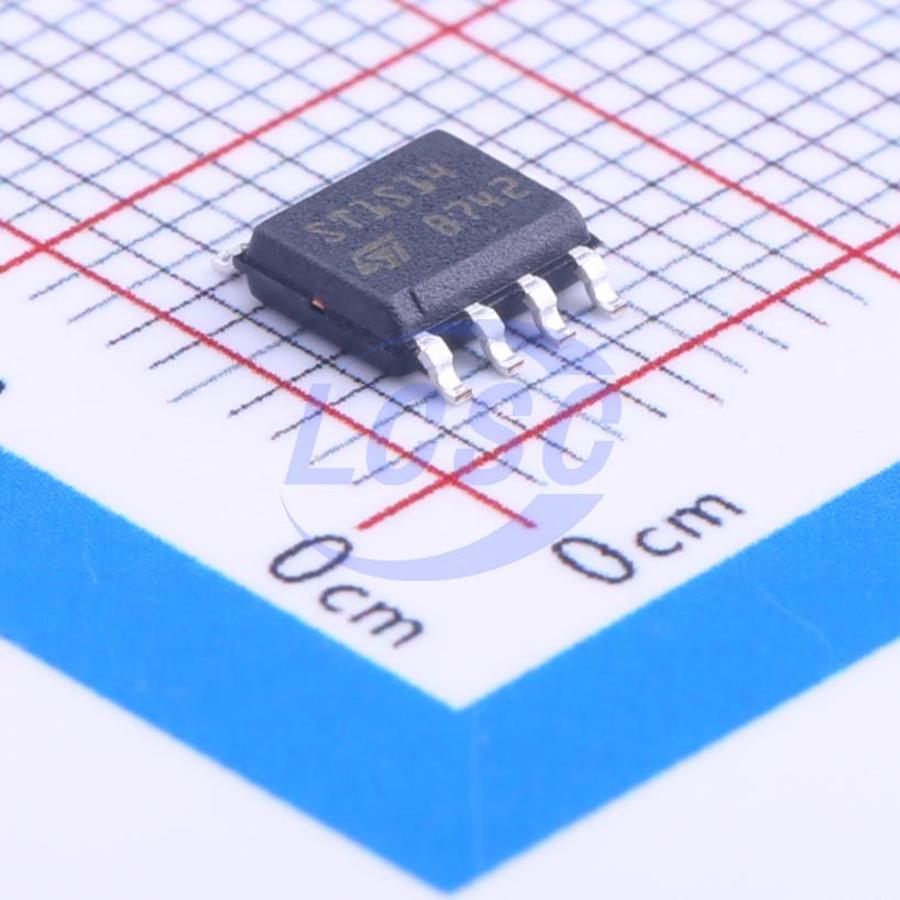

Преобразователь DC/DC STMicroelectronics ST1S14PHR — понижающий импульсный регулятор напряжения с выходным током до 3 А. Он принимает на вход от 5,5 до 48 В и выдаёт регулируемое выходное напряжение, поэтому его используют там, где шина питания выше, чем нужно нагрузке.
Частота переключения равна 850 кГц. Опорное напряжение — 1,22 В, и по нему выходное напряжение настраивают внешним делителем. Компенсация встроена, мягкий старт внутренний, поэтому для запуска не нужны дополнительные цепи. Встроенный ключ имеет типовое сопротивление открытого канала 200 мОм (максимум 250 мОм). Предусмотрены защиты от перегрева и от превышения тока. Сигнал Power Good выведен на выход с открытым коллектором, он сообщает системе о готовности питания.
Ток покоя не превышает 2 мА. Микросхема выполнена в корпусе HSOP8 для поверхностного монтажа, тепловое сопротивление «переход — среда» равно 40 °C/W. Это значение нужно учитывать при расчёте теплового режима на токах, близких к максимальному.
Пределы определяются входным напряжением и током. Входное напряжение не должно выходить за диапазон от 5,5 до 48 В, а выходной ток при непрерывной нагрузке следует держать с запасом от 3 А. Это импульсный преобразователь, поэтому в разводке платы нужно внимательно размещать дроссель и конденсаторы.
Основные характеристики
Вход 5,5…48 В, выходной ток до 3 А, частота 850 кГц, корпус HSOP8 для поверхностного монтажа.
Где применяется
- Промышленная автоматика: понижение напряжения шины питания до уровней логики и датчиков.
- Источники питания: преобразование напряжения в диапазоне до 48 В.
- Системы с контролем питания: выход Power Good для сигнала готовности.
- Платы с ограниченным местом: компактный корпус и встроенная компенсация.
