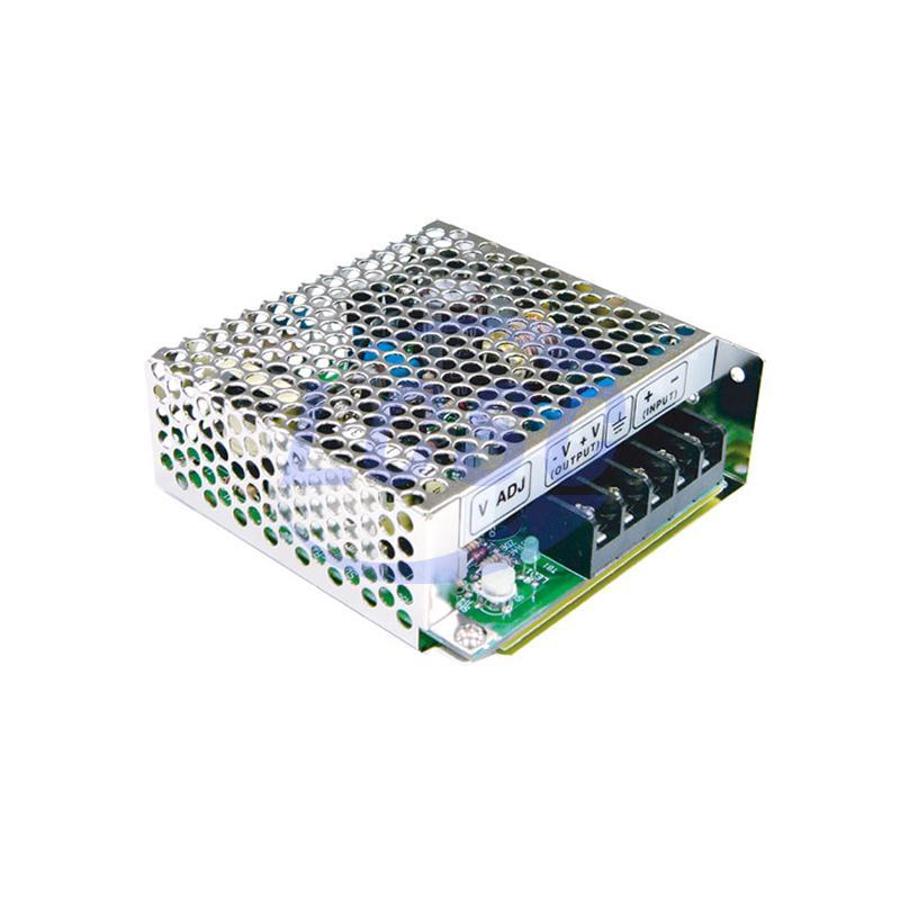

Преобразователь DC/DC MEAN WELL SD-25B-5 — одноканальный преобразователь постоянного напряжения в постоянное из серии SD-25 мощностью 25 Вт. Он принимает входное напряжение в диапазоне 19–36 В и выдаёт на выходе стабилизированные 5 В. Исполнение относится к типу Enclosed, то есть узел выполнен в закрытом корпусе.
В обозначении SD-25B-5 буква B указывает на входной диапазон 19–36 В, а последняя цифра — на выходное напряжение 5 В. Соседние позиции линейки SD-25 отличаются входным диапазоном и номиналом выхода, поэтому при замене важно сверять обе величины, а не только мощность. Максимальный выходной ток этого исполнения составляет 5 А, выход один.
Преобразователь рассчитан на питание нагрузки с шиной 5 В от источника с более высоким напряжением. Входной диапазон 19–36 В охватывает типовые 24-вольтовые шины с запасом на колебания. Гальваническая развязка, защиты и размеры корпуса в имеющихся данных не указаны, их нужно проверять по документации производителя до установки.
Пределы позиции задаются паспортными цифрами: нагрузка свыше 25 Вт или тока более 5 А не предусмотрена, вход ниже 19 В и выше 36 В выходит за рабочий диапазон. Второго выходного канала нет, поэтому для схем с несколькими уровнями питания потребуются дополнительные преобразователи.
Основные характеристики
Выходная мощность 25 Вт, вход 19–36 В, выход 5 В при токе до 5 А, один канал. Серия SD-25, закрытое исполнение.
Где применяется
- Промышленная автоматика: питание логики и датчиков с шиной 5 В от 24-вольтовой сети.
- Телекоммуникационное оборудование: получение 5 В из шины питания с повышенным напряжением.
- Измерительные и управляющие модули: отдельный источник 5 В для узла, которому нужна независимая от остальной схемы шина.
- Замена в действующих изделиях: подстановка на место преобразователя серии SD-25 с теми же входным и выходным номиналами.
