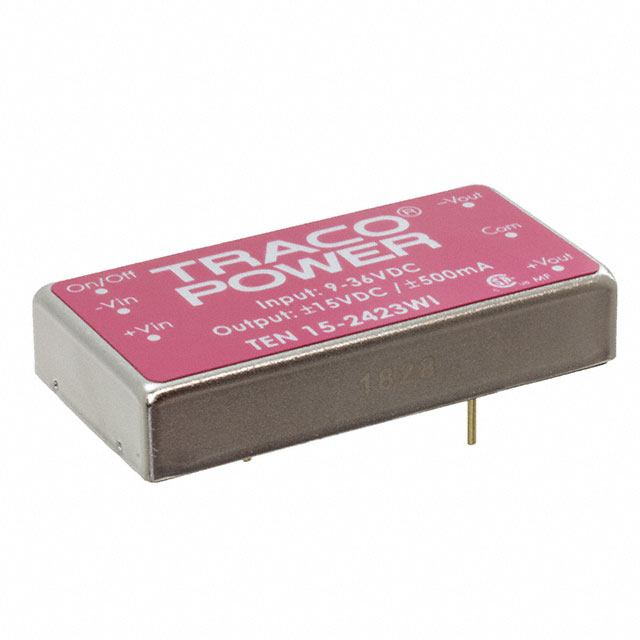

DC/DC преобразователь DC 25+ TEN15-2423 — модуль питания для монтажа на печатную плату мощностью 15 Вт. Устройство принимает нестабилизированное постоянное напряжение в диапазоне 18–36 В (номинальное значение 24 В) и формирует на выходе стабилизированные 15 В при токе нагрузки до 1000 мА. Модуль выполнен в низкопрофильном корпусе размером 2×1 дюйм с пятивыводным включением на печатную плату: два входных вывода, два выходных и один технологический вывод без соединения, разнесённый для увеличения изоляционного расстояния между цепями. Диаметр выводов — 1,0 мм, допуск по шагу — ±0,25 мм.
Корпус собран из меди с никелевым покрытием и залит эпоксидным компаундом с классом горючести UL 94 V-0. Между входной и выходной цепью обеспечена функциональная изоляция, проверяемая испытательным напряжением 1600 В постоянного тока; ёмкость изоляции не превышает 300 пФ. Такое построение позволяет разделить цепи управления и силовую часть без прямой электрической связи между ними, что упрощает подбор схемы питания для узлов с разным потенциалом земли.
Точность установки выходного напряжения — ±1 %, отклонение при изменении входного напряжения и при изменении нагрузки не превышает 0,5 % в каждом случае. Модуль допускает емкостную нагрузку на выходе до 750 мкФ и устойчиво работает при минимальной нагрузке от 2 % номинального тока, время запуска после подачи питания — около 20 мс. Встроенная защита ограничивает выходной ток на уровне 150 % от номинального с автоматическим восстановлением после устранения перегрузки; при превышении выходного напряжения 18 В срабатывает защита от перенапряжения. Кратковременный импульсный скачок входного напряжения до 50 В продолжительностью не более 100 мс не выводит модуль из строя.
При полной нагрузке потребляемый входной ток составляет около 780 мА, в режиме без нагрузки — около 20 мА. Температура корпуса не должна превышать +100 °C; тепловое сопротивление корпуса — 12 °C/Вт при естественной конвекции и 10 °C/Вт с установленным теплоотводом. Модуль сохраняет работоспособность при относительной влажности до 95 % и рассчитан на вибрационные нагрузки по MIL-STD-810F. Расчётная наработка на отказ — более 2,3 млн часов, масса модуля — 27 г.
Основные характеристики
- Выходная мощность: 15 Вт
- Диапазон входного напряжения: 18–36 В (номинал 24 В)
- Выходное напряжение: 15 В
- Максимальный выходной ток: 1000 мА
- Точность установки выходного напряжения: ±1 %
- Отклонение при изменении входного напряжения / нагрузки: не более 0,5 %
- Время запуска: около 20 мс
- Защита от перегрузки: 150 % номинального тока, автоматическое восстановление
- Защита от перенапряжения: срабатывание при 18 В
- Изоляция вход/выход: функциональная, испытательное напряжение 1600 В DC
- Корпус: 2×1 дюйм, низкопрофильный, медь с никелевым покрытием, заливка эпоксидным компаундом UL 94 V-0
- Рабочая температура корпуса: до +100 °C
- Наработка на отказ (MTBF): более 2,3 млн часов
- Масса: 27 г
Где применяется
- Промышленная автоматика: питание контроллеров и модулей ввода-вывода с разделением входных и выходных цепей по питанию
- Аналоговые измерительные схемы: питание операционных усилителей и прецизионных узлов, где важна стабильность выходного напряжения
- Встраиваемая электроника на печатных платах: установка в стандартный посадочный след 2×1 дюйм без отдельного корпуса блока питания
- Оборудование с шинным питанием 24 В: работа при колебаниях входного напряжения в диапазоне 18–36 В без дополнительной внешней стабилизации
