Преобразователь постоянного напряжения Analog Devices LT3580IMS8E — микросхема импульсного стабилизатора с встроенным силовым ключом, которая работает в повышающем и инвертирующем режимах. Входное напряжение лежит в диапазоне от 2,5 до 32 В, выходное задаётся в пределах от 5 до 42 В. Ключ допускает напряжение до 42 В, а рабочий ток ключа — 2 А. Исполнение с индексом I рассчитано на расширенный температурный диапазон и предназначено для автомобильного применения.
Частота переключения задаётся в пределах от 200 кГц до 2,5 МГц, поэтому разработчик может выбрать между малыми размерами дросселя и конденсаторов на высокой частоте и меньшими потерями на переключение на низкой. Микросхему можно синхронизировать внешним тактовым сигналом со скважностью от 35 до 65 %: уровень логической единицы на входе синхронизации — 1,3 В, нуля — 0,4 В. При срабатывании защиты частота снижается (коэффициент 1/4). Минимальное время включения ключа — 100 нс, минимальное время выключения — 60 нс.
Опорное напряжение цепи обратной связи — 1,215 В. Для инвертирующей схемы предусмотрена отрицательная обратная связь с напряжением 5 мВ. Усилитель ошибки имеет крутизну 230 мкСм и коэффициент усиления по напряжению 70 В/В. Вход отключения срабатывает при 1,32 В на нарастании и 1,29 В на спаде. Ток заряда конденсатора плавного пуска составляет 6 мкА, что позволяет ограничить бросок тока при включении. Предел тока ключа — от 2,2 до 2,8 А.

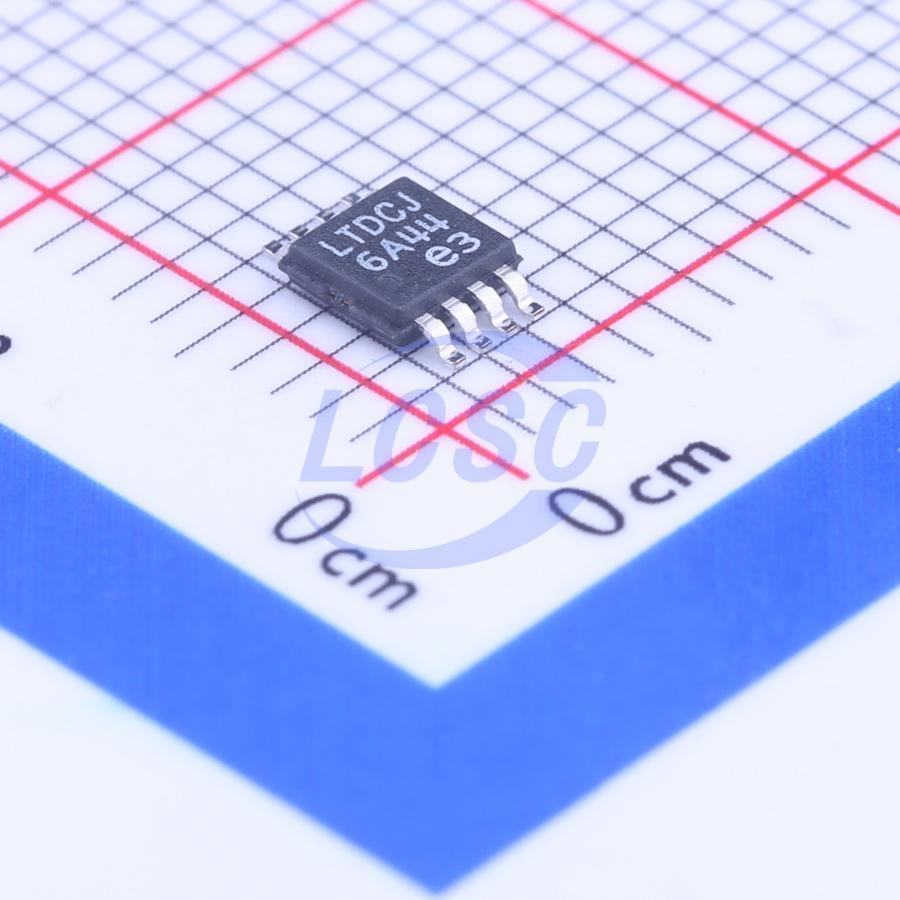

Корпус — 8-выводной MSOP с открытой контактной площадкой. Площадка соединена с общим проводом и должна быть пропаяна к плате, иначе теплоотвод будет недостаточным. Температура перехода допускается от −40 до +125 °C, хранение — от −65 до +150 °C.
Основные характеристики
- Производитель: Analog Devices
- Входное напряжение: от 2,5 до 32 В
- Выходное напряжение: от 5 до 42 В
- Напряжение на ключе: до 42 В
- Ток ключа: 2 А, предел ограничения от 2,2 до 2,8 А
- Частота переключения: от 200 кГц до 2,5 МГц
- Опорное напряжение обратной связи: 1,215 В
- Напряжение насыщения ключа: 300 мВ при 1,5 А
- Корпус: 8-MSOP-EP, 8 выводов, площадка на общий провод
- Температура перехода: от −40 до +125 °C
Где применяется
- Автомобильная электроника: питание узлов от бортовой сети с перепадами напряжения.
- Промышленные устройства: локальные источники повышенного напряжения для датчиков и интерфейсов.
- Цепи отрицательного напряжения: инвертирующее включение для питания аналоговых каскадов.
- Устройства с питанием от низкого входа: повышение напряжения при входе от 2,5 В.
