Датчик Broadcom HFBR-1528Z — оптоволоконный передатчик, преобразующий электрический сигнал в оптическое излучение красного диапазона с типовой длиной волны 650 нм (в интервале 640–660 нм при 0–70°C и 635–662 нм при -40...+85°C). Компонент вводит модулированный световой поток в волоконно-оптический кабель и работает в паре с оптическим приёмником на другом конце линии, обеспечивая гальванически развязанный канал передачи данных.

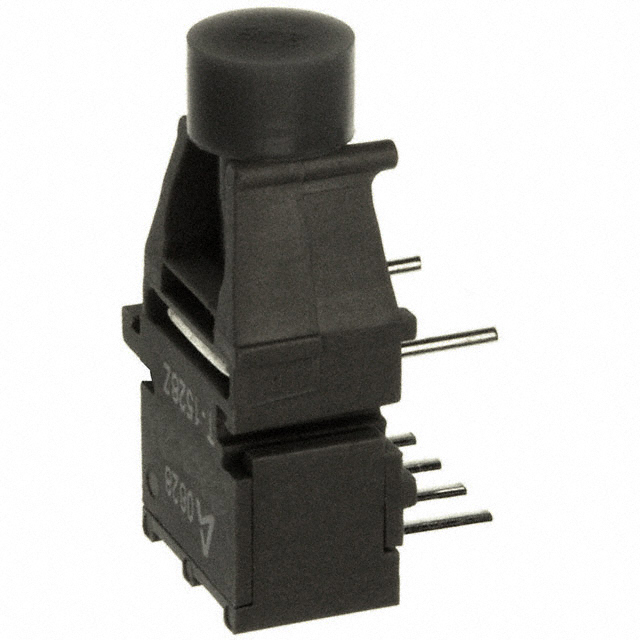

Корпус — пластиковый, 8-выводной, горизонтального монтажа в отверстия платы. Из восьми выводов задействованы четыре: вывод 1 — анод, вывод 2 — катод, выводы 3, 4, 5 и 8 соединены с общим проводом (ground) и служат для механического крепления и экранирования. Передатчик рассчитан на работу с разъёмами серии Versatile Link и совместим с пластиковым оптоволокном 1 мм POF, а также со стеклянным волокном с твёрдой оболочкой 200 мкм HCS — числовая апертура излучателя 0,5.
Скорость передачи — от постоянного тока до 10 МБод при кодировании NRZ, типовое значение по документации достигает 15 МБод. Время нарастания оптического сигнала составляет 13 нс, время спада — 10 нс (по уровням 10–90%), ширина спектральной линии на полувысоте — 21 нм. Прямой ток светодиода — до 60 мА в среднем и до 90 мА в импульсе, при этом прямое напряжение составляет 1,8–2,65 В (типовое 2,1 В при токе 60 мА). Обратное напряжение ограничено 3 В, пробивное напряжение — не менее 3 В при токе утечки -10 мкА.
Выходная оптическая мощность зависит от тока накачки и типа волокна: для 1 мм POF при 20 мА она составляет от -15,6 до -2,0 дБм (типовое -9,0 дБм), при 60 мА — от -6,0 до 0,0 дБм (типовое -3,5 дБм); для волокна 200 мкм HCS при 60 мА — от -16,1 до -8,5 дБм (типовое -12,5 дБм). Рабочая температура и температура хранения — от -40 до +85°C, температура пайки выводов допускается до 260°C в течение 10 секунд на расстоянии 1,6 мм от посадочной плоскости.
Основные характеристики
- Тип: оптоволоконный передатчик
- Длина волны излучения: 650 нм (типовая), 635–662 нм в рабочем диапазоне температур
- Скорость передачи данных: DC — 10 МБод (NRZ), типовая до 15 МБод
- Время нарастания / спада: 13 нс / 10 нс (10–90%)
- Ширина спектра (FWHM): 21 нм
- Числовая апертура: 0,5
- Прямой ток: 60 мА (средний), 90 мА (импульсный)
- Прямое напряжение: 1,8–2,65 В (типовое 2,1 В при 60 мА)
- Обратное напряжение: не более 3 В
- Совместимое волокно: 1 мм POF, 200 мкм HCS, разъёмы Versatile Link
- Корпус: пластиковый, 8 выводов, горизонтальный монтаж в отверстия
- Диапазон рабочих температур: -40...+85°C
Где применяется
- Промышленная автоматика: передача управляющих сигналов между блоками ПЛК и удалённой периферией по оптическому каналу
- Линии с гальванической развязкой: связь между узлами с разными потенциалами земли без прямого электрического соединения
- Системы диспетчеризации и учёта: короткие оптические линии передачи данных в условиях электромагнитных помех
- Встраиваемые интерфейсы: построение оптических портов в измерительном и контрольном оборудовании
