Магнитометр STMicroelectronics LIS2MDL LIS2MDLTR — трёхосевой цифровой датчик магнитного поля с 16-разрядным выходом. Он измеряет составляющие поля по трём осям и передаёт результат по интерфейсу I²C или SPI. Окончание TR в артикуле означает поставку лентой на катушке.
Динамический диапазон датчика — ±49,152 Гс. Чувствительность составляет 1,5 мГс на младший разряд с отклонением ±7 %, среднеквадратичный шум — 3 мГс. Магнитное смещение нуля — до ±60 мГс, температурный коэффициент смещения — ±0,3 мГс/°C, температурный коэффициент чувствительности — ±0,03 %/°C. Эти значения важны, если прибор должен определять слабые поля, например при расчёте курса. Для них потребуется калибровка на месте установки.
Есть три режима питания: высокого разрешения, малого потребления и выключения. При частоте обновления данных 20 Гц ток составляет 200 мкА в режиме высокого разрешения и 50 мкА в режиме малого потребления. В выключенном состоянии датчик потребляет 1,5 мкА. Это ключевой параметр для устройств с батарейным питанием. Режим малого потребления даёт меньший ток, но с более высоким шумом.
Интерфейс I²C работает на тактовых частотах 100 кГц, 400 кГц, 1 МГц и 3,4 МГц, SPI — до 10 МГц. Напряжение питания и напряжение интерфейсной части — каждое в пределах от 1,71 до 3,6 В, уровни входов задаются долей питания Vdd_IO. Для работы нужен конденсатор C1 ёмкостью 220 нФ. В датчик встроен термометр с 12-разрядным выходом и чувствительностью 8 отсчётов на градус, а также функция самотестирования с откликом от 15 до 500 мГс.

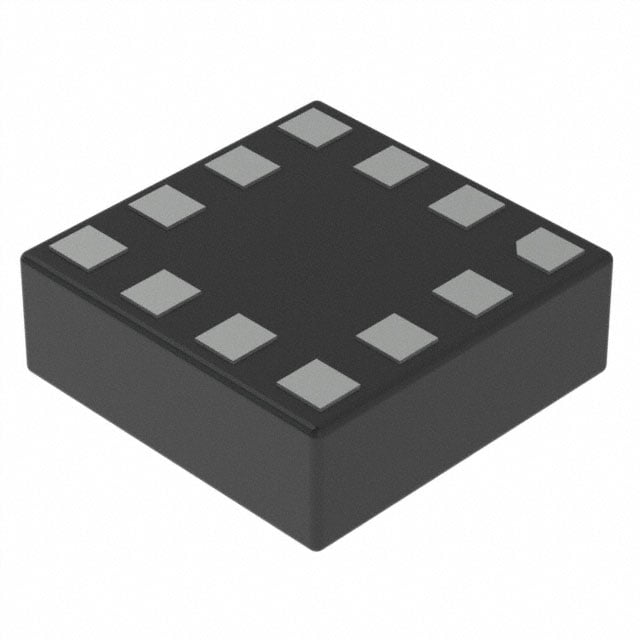

Корпус — LGA12 для поверхностного монтажа, рабочий диапазон температур — от −40 до +85 °C. Датчик не рассчитан на сильные поля свыше ±49 Гс и на питание выше 3,6 В.
Основные характеристики
Три оси, диапазон ±49,152 Гс, 16 разрядов. Интерфейсы I²C и SPI. Питание 1,71–3,6 В. Корпус LGA12, рабочая температура от −40 до +85 °C.
Где применяется
- Навигация: электронный компас и определение направления по трём осям.
- Промышленная автоматика: контроль положения и наличия магнитных меток.
- Портативная электроника: ток 50 мкА в режиме малого потребления и 1,5 мкА в выключенном состоянии подходят для батарейных устройств.
- Платы с общей шиной: интерфейсы I²C и SPI, питание линий от 1,71 В.
