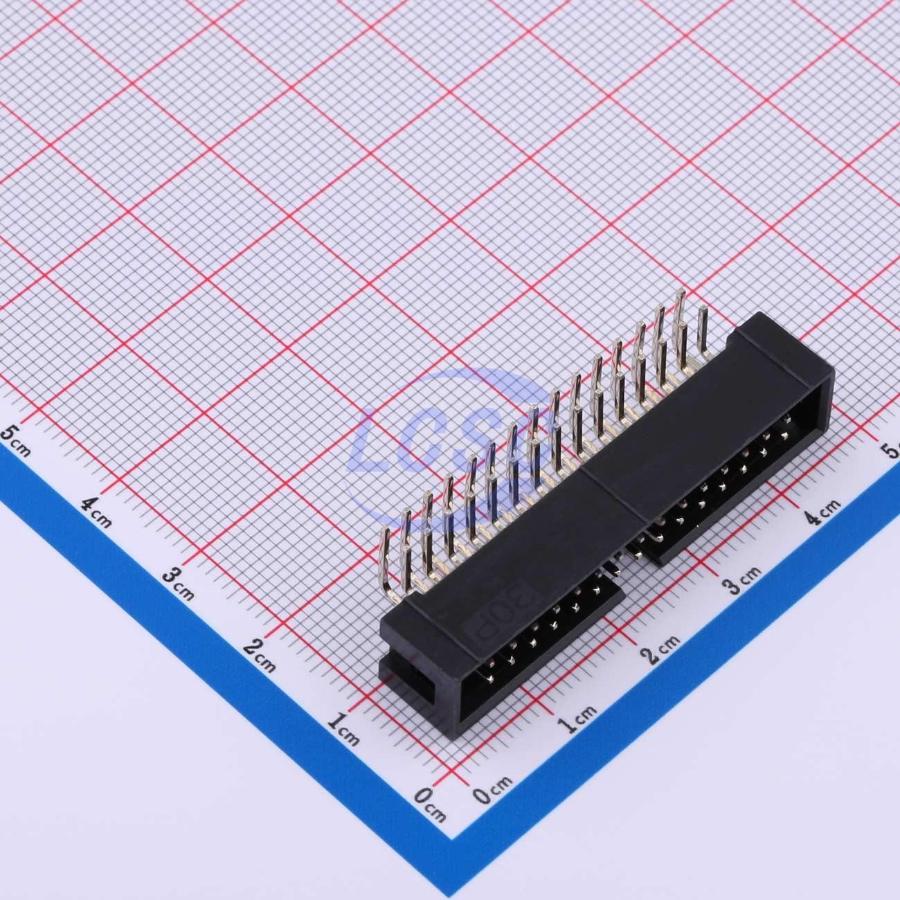

Вилка CONNFLY DS1013-30RSIB-B-0 — угловой двухрядный IDC-разъём для монтажа на печатную плату, рассчитанный на 30 контактов в конфигурации 2×15 с шагом 2.54 мм. Угловое исполнение размещает ответную часть параллельно плате, что удобно при подключении шлейфовых кабелей в корпусах с ограниченной высотой над платой.
Контакты запаяны в отверстия (монтаж THT), что даёт механически прочное соединение с платой и выдерживает многократные подключения шлейфа. Поверхность контактов покрыта сплошным слоем золота класса B — такое покрытие снижает контактное сопротивление и защищает от окисления при хранении и в процессе эксплуатации.
Корпус вилки выполнен из термостойкого пластика PBT с классом горючести UL94 V-0, что позволяет использовать разъём в оборудовании с требованиями по пожаробезопасности. Диапазон рабочих температур — от -40°C до +105°C, поэтому вилка сохраняет работоспособность как в холодных, так и в нагретых отсеках оборудования.
Электрические параметры рассчитаны на слаботочные цепи: номинальный ток на контакт — 3 А, сопротивление изоляции — не менее 1000 МОм, сопротивление контакта в начальном состоянии — не более 20 мОм. Диэлектрическая прочность изоляции — 500 В переменного тока (rms) в течение одной минуты, чем подтверждается запас по пробою между соседними контактами.
Основные характеристики
- Число контактов: 30 (2×15)
- Шаг контактов: 2.54 мм
- Номинальный ток: 3 А
- Диэлектрическая прочность: 500 В AC (rms), 1 минута
- Сопротивление изоляции: не менее 1000 МОм
- Сопротивление контакта: не более 20 мОм (начальное)
- Материал корпуса: PBT, класс горючести UL94 V-0
- Покрытие контактов: сплошное золочение
- Класс покрытия: B
- Диапазон рабочих температур: от -40°C до +105°C
- Тип монтажа: в отверстия (THT), угловое исполнение
- Габариты: 40.62 × 38.42 × 30.48 мм
