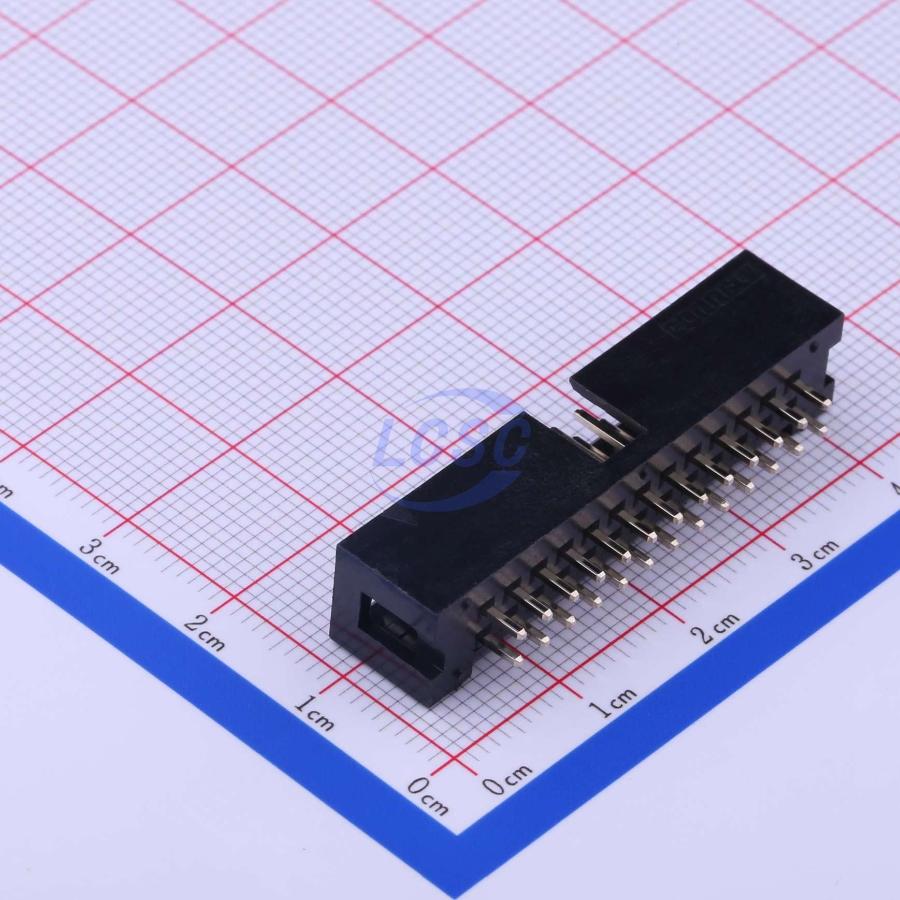

Вилка Connfly DS1013-26SSiB1-B-0 — это разъём для монтажа на плату из серии DS1013 (модель BH-26) с шагом контактов 2.54 мм и числом контактов 26. Разъём предназначен для соединения плат внутриприборным ленточным кабелем через ответную часть IDM и применяется там, где нужно разъёмное соединение с фиксированным шагом без пайки самого кабеля.
Контакты выполнены в виде штырей диаметром 0.64±0.05 мм с покрытием сплошным золочением (Full gold flash), что обеспечивает низкое и стабильное переходное сопротивление контакта — не более 20 мОм в начальном состоянии — и устойчивость к окислению при многократных сочленениях. Монтаж — штыревой, в отверстия платы (V/T type); варианты этой же серии с монтажом на поверхность выпускаются под другим обозначением.
Изолирующий корпус выполняется из термостойкого самозатухающего пластика — в зависимости от исполнения это PBT UL94 V-0, PBT UL94 HB, PA-46 или PA-9T — и держит диэлектрическую прочность 500 В переменного тока в течение одной минуты при сопротивлении изоляции не менее 1000 МОм. Номинальный ток через контакт — 3 А, рабочий диапазон температур — от -40°C до +105°C.
Габариты разъёма — 40.62 х 38.42 х 30.48 мм (стороны A, B и C) с допусками от ±0.2 до ±0.3 мм; рекомендованный допуск на разводку посадочных отверстий платы — ±0.05 мм, что нужно учитывать при проектировании платы под установку разъёма.
Основные характеристики
- Число контактов: 26
- Шаг: 2.54 мм
- Диаметр штыря: 0.64±0.05 мм
- Покрытие контакта: сплошное золочение (Full gold flash)
- Сопротивление контакта: не более 20 мОм (начальное)
- Сопротивление изоляции: не менее 1000 МОм
- Диэлектрическая прочность: 500 В AC(rms), 1 минута
- Номинальный ток: 3 А
- Рабочая температура: -40…+105°C
- Тип монтажа: штыревой в отверстия платы (V/T type)
- Материал корпуса: PBT UL94 V-0 / PBT UL94 HB / PA-46 / PA-9T
- Габариты: 40.62 х 38.42 х 30.48 мм
- Допуск разводки платы: ±0.05 мм
Где применяется
- Внутриприборные соединения плат: подключение шлейфов и плат расширения через разъёмное соединение с шагом 2.54 мм
- Промышленное и телекоммуникационное оборудование: соединения, рассчитанные на расширенный диапазон рабочих температур
- Контрольно-измерительная аппаратура: подключение периферийных модулей и программаторов
- Бытовая и офисная техника: сборка плат по типовому шагу 2.54 мм при серийном производстве
