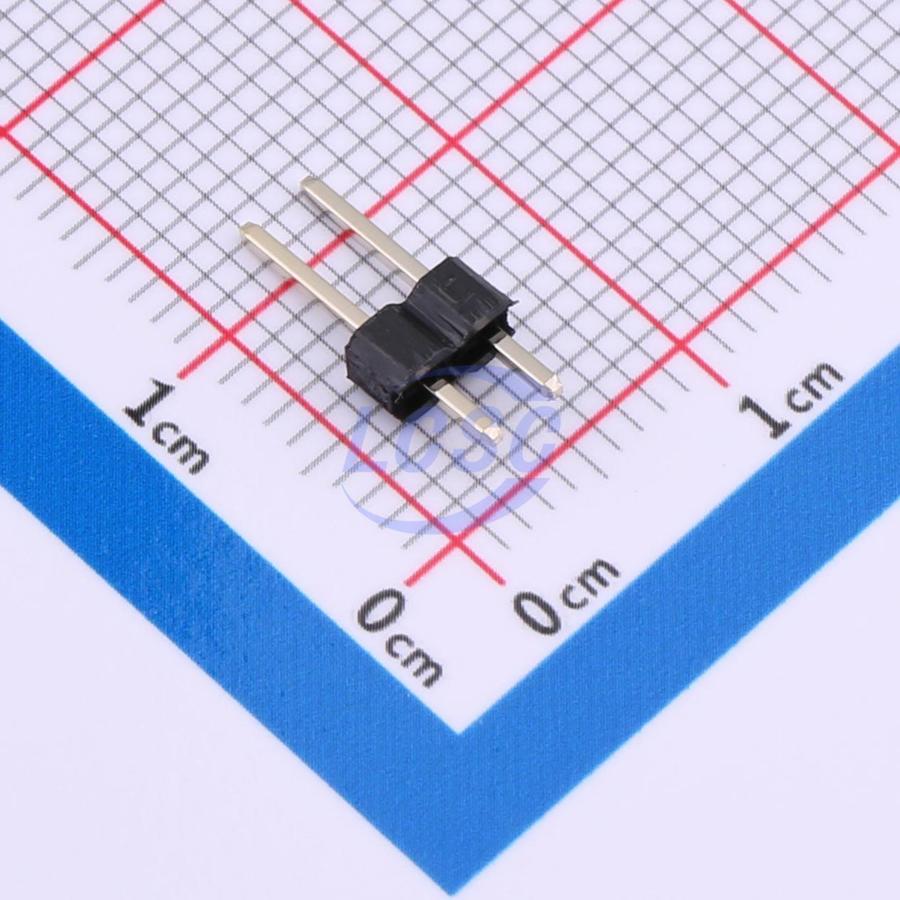

Вилка CONNFLY DIP Connfly PLS-2 DS1021 DS1021-1x2 — однорядная штыревая планка с двумя контактами и шагом 2,54 мм. Выводы предназначены для пайки в отверстия платы, типоразмер — DIP-2, материал изолятора — чёрный PBT.
Контакты изготовлены из медного сплава с покрытием золотом по никелю, изолятор имеет класс горючести UL94-V0. Номинальный ток — 3 А, рабочее напряжение — 250 В переменного тока. Сопротивление контакта не превышает 20 мОм, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 600 В переменного тока в течение минуты.
Диапазон рабочих температур — от −40 до +105 °C. Рекомендуемая топология платы: отверстия диаметром 1,02 мм с шагом 2,54 мм. Длина планки определяется числом контактов и кратна 2,54 мм, у этого исполнения их два.
Планка из двух контактов подходит там, где нужно вывести минимальное число линий, например питание или сигнальную пару. Для большего числа линий понадобится исполнение с другим числом контактов.
Размеры планки в документации заданы формулами: длина N × 2,54 ± 0,5 мм, расстояние между контактами (N − 1) × 2,54 ± 0,25 мм, ширина 2,54 ± 0,1 мм, где N — число контактов. Производитель называет такую планку базовым элементом для подключения плат, шлейфов и модулей.
Основные характеристики
Два контакта, шаг 2,54 мм, выводной монтаж, ток 3 А, напряжение 250 В переменного тока.
Где применяется
- Подключение плат и модулей: штыревая часть разъёмного соединения на печатной плате.
- Шлейфы и кабельные сборки: ответная розетка с шагом 2,54 мм надевается на штыри.
- Измерительная техника: золотое покрытие контактов и малое сопротивление контакта.
- Вычислительная и бытовая техника: базовый элемент для разъёмных соединений на плате.
